Bij het selecteren van pakkingmaterialen voor industriële flensverbindingen is mechanische sterkte een doorslaggevende factor die de betrouwbaarheid van de afdichting op de lange termijn, het behoud van de boutkracht en de weerstand tegen uitbarsting beïnvloedt.PTFE-pakkingenen grafietpakkingen zijn twee algemeen gespecificeerde niet-metalen afdichtingsoplossingen, maar hun mechanisch gedrag onder compressie, thermische cycli en interne druk verschilt aanzienlijk. Bij Ningbo Kaxite Sealing Materials Co., Ltd. ontwikkelen we beide productlijnen al meer dan twintig jaar. Onze fabriek produceert PTFE-pakkingen met hoge dichtheid en geëxpandeerde grafietpakkingen die voldoen aan de ASTM F104- en DIN 28091-normen. Door hun unieke spanning-rekcurves en kruip-relaxatieprestaties te begrijpen, kunnen ingenieurs flenslekkage en extrusiefouten van pakkingen voorkomen.
In deze uitgebreide gids vergelijkt ons technische team de uniaxiale druksterkte, trekmodulus, spanningsrelaxatiesnelheden en het behoud van boutkoppels tussen premium PTFE-pakkingen en flexibele grafietpakkingen. Uit onze testgegevens in de fabriek blijkt dat hoewel grafiet superieure stabiliteit bij hoge temperaturen biedt, onze versterkte PTFE-pakkingen een beter elastisch herstel en een lagere kruip bieden bij omgevings- tot gemiddelde temperaturen. U leert welk materiaal een hogere mechanische sterkte biedt voor uw specifieke drukklasse, flensoppervlakafwerking en vereisten voor montagemomenten. De volgende secties bevatten gedetailleerde parametertabellen, praktische toepassingsnotities en antwoorden op veelgestelde vragen op basis van ISO 9001:2025-validatie door Ningbo Kaxite afdichtingsmaterialen Co., Ltd.
De mechanische sterkte van een pakking is geen enkele parameter, maar een combinatie van drukweerstand, elasticiteitsmodulus, herstelpercentage en kruiprelaxatiegedrag. BijNingbo Kaxite afdichtingsmaterialen Co., Ltd.Classificeert onze fabriek PTFE-pakkingen in nieuwe, 25% glasgevulde en met koolstof gevulde kwaliteiten, terwijl grafietpakkingen worden gecategoriseerd als geëxpandeerd grafiet met inzetstukken van tin- of roestvrijstalen folie. Ons laboratorium voert ASTM F36 uit voor samendrukbaarheid en herstel, ASTM F38 voor kruiprelaxatie en ASTM F152 voor treksterkte. De resultaten laten zien dat standaard PTFE-pakkingen een lagere initiële druksterkte hebben dan grafiet, maar een hoger elastisch herstel na belastingswisselingen.
Onze fabriek produceerde vorig jaar meer dan 500.000 stuks onder de merknaam Ningbo Kaxite Sealing Materials Co., Ltd., en we constateerden consequent dat de vereisten voor mechanische sterkte sterk afhankelijk zijn van de flensruwheid (Ra 3,2 versus 6,3 μm) en de methodologie van het boutkoppel. Voor toepassingen die een hoog boutkoppelbehoud vereisen (meer dan 150 Nm op M16-bouten), vertonen onze grafietpakkingen minder permanent dikteverlies. Voor systemen met frequente thermische cycli en trillingen bieden onze versterkte PTFE-pakkingen echter een superieure dynamische afdichting dankzij een beter vormgeheugen. Hieronder vindt u een gedetailleerde tabel waarin de belangrijkste mechanische parameters worden vergeleken die zijn gevalideerd door ons interne kwaliteitscentrum.
| Eigendom | Maagdelijke PTFE-pakkingen (Ningbo Kaxite) | 25% glasgevulde PTFE-pakkingen | Flexibele grafietpakkingen (98% C) |
| Druksterkte (MPa) ASTM D695 | 15 – 20 | 25 – 32 | 35 – 45 (beperkt bij hoge belasting) |
| Treksterkte (MPa) ASTM F152 | 14 – 18 | 18 – 24 | 4 – 6 (zeer laag, versterkte kwaliteit 10–12) |
| Samendrukbaarheid % (bij 34,5 MPa) | 12 – 18 | 8 – 12 | 18 – 28 |
| Herstel% (ASTM F36) | 45 – 60 | 35 – 50 | 10 – 20 |
| Stress Ontspanning % (1000 uur, 100°C) | 35 – 45 | 25 – 30 | 20 – 25 |
| Kruip bij 40 MPa (dikteverlies %) | 7 – 9 | 4 – 6 | 3 – 5 |
Onze fabriekstests tonen aan dat bij de selectie van mechanische sterkte niet alleen rekening moet worden gehouden met ruwe gegevens, maar ook met toepassingsspecifieke veroudering. Voor PTFE-pakkingen verhoogt onze glasgevulde variant de drukmodulus met 60% in vergelijking met nieuw PTFE, waardoor deze geschikt is voor drukken tot 5 MPa. Grafietpakkingen hebben, ondanks de lage treksterkte, een hoge drukweerstand als gevolg van het verschuiven van de laag, maar vereisen een zorgvuldige behandeling om afbrokkelen van de randen te voorkomen. Bij Ningbo Kaxite Sealing Materials Co., Ltd. adviseren we altijd berekeningen van de zitspanning van pakkingen op basis van ASME PCC-1. Ons technische team biedt gratis boutmomenttabellen voor elke materiaalkwaliteit.
Kruip- en spanningsrelaxatie zijn tijdsafhankelijke mechanische reacties die het belastingsverlies van de flensbout rechtstreeks beïnvloeden. Na verloop van tijd neemt de dikte van een pakking af (kruip) en neemt de afdichtingsspanning af (ontspanning), wat tot potentiële lekkage kan leiden. Onze fabriek voerde een kruiptest van 2000 uur uit bij 80°C en een initiële spanning van 30 MPa, waarbij zowel PTFE-pakkingen als grafietpakkingen werden gecontroleerd. We ontdekten dat PTFE-pakkingen gedurende de eerste 200 uur primaire kruip vertonen en zich vervolgens stabiliseren, terwijl grafiet vanwege de lamellaire structuur gedurende langere tijd lineair kruipgedrag vertoont. Voor cyclisch gebruik zoals warmtewisselaars verminderden onze PTFE-pakkingen met 25% glasvuller de totale kruip met 40% in vergelijking met nieuw PTFE.
Vanuit het oogpunt van mechanische sterkte betekent kruipweerstand een hoger behoud van de pakkingbelasting op lange termijn. Hieronder vindt u een bullet-point-vergelijking op basis van interne rapporten van Kaxite:
Onze fabriek maakt gebruik van een multi-station kruiprelaxatietester (ASTM F38) en heeft bewezen dat grafietpakkingen wat betreft mechanische sterkte in termen van langdurig spanningsbehoud doorgaans beter presteren dan pure PTFE. Wanneer we echter structurele versterking zoals glasvezel of een metalen kern aan PTFE-pakkingen toevoegen, wordt het verschil dramatisch kleiner. Ningbo Kaxite Sealing Materials Co., Ltd. produceert een unieke PTFE-pakking met omhulsel en een intern roestvrijstalen gaas dat de kruip na 2000 uur tot minder dan 3% vermindert. Voor kritische toepassingen zoals offshore-platforms of chemische reactoren raadt ons engineeringteam aan om de kruipeigenschappen te matchen met de flensstijfheid. Zachte flenzen vereisen pakkingen met een lagere kruip om de afdichting te behouden, wat onze gevulde PTFE-pakkingen efficiënt leveren.
Hoewel druksterkte de meeste aandacht krijgt, zijn treksterkte en flexibiliteit even cruciaal voor de mechanische sterkte tijdens installatie en drukstoten. Grafietpakkingen hebben een inherent lage treksterkte (meestal 4-6 MPa), wat betekent dat ze kunnen scheuren als ze verkeerd worden gebruikt of als de flens niet goed is uitgelijnd. Integendeel, onze PTFE-pakkingen bieden een treksterkte tussen 14 en 24 MPa, afhankelijk van het vulstofgehalte. Dankzij deze hoge treksterkte zijn PTFE-pakkingen bestand tegen differentiële flensbewegingen en thermische uitzetting van de leidingen zonder te scheuren. Onze fabriek publiceerde een casestudy waarin een warmtewisselaar met een hoekafwijking van 2 mm van de flens onze 25% glasgevulde PTFE-pakkingen gebruikte en vier jaar lang zonder lekkage functioneerde; dezelfde toepassing mislukte binnen 8 maanden met behulp van grafiet omdat de pakking aan de rand van de buitendiameter spleet.
Flexibiliteit als mechanische eigenschap heeft betrekking op het vermogen van de pakking om zich aan te passen aan onregelmatigheden in het flensoppervlak. Onze fabriek produceert zachte PTFE-pakkingen met een rek van meer dan 200%, terwijl grafiet een rek van minder dan 2% heeft (bros). Voor bekraste of gecorrodeerde flenzen vloeien PTFE-pakkingen in onvolkomenheden, waardoor een sterkere mechanische afdichting ontstaat. Een hoge flexibiliteit kan echter de extrusieweerstand verminderen. Om onze klanten te helpen de juiste keuze te maken, hebben we de volgende lijst met mechanische sterkte-aanbevelingen ontwikkeld op basis van trek- en flexibiliteitsvereisten:
Onze fabriek heeft PTFE-pakkingen vervaardigd met een aangepaste dikte van 1,5 mm tot 6 mm voor toepassingen met lage boutbelasting. Omdat de flexibiliteit van PTFE een betere spanningsverdeling over het flensvlak mogelijk maakt, rapporteren onze klanten 40% minder aandraaibewerkingen van bouten vergeleken met grafiet. Niettemin is mechanische sterkte een systeemeigenschap: zelfs de sterkste pakking kan defect raken als de bouten ongelijkmatig worden aangedraaid. Ningbo Kaxite Sealing Materials Co., Ltd. levert op verzoek software voor koppelberekening, en onze fabriek garandeert dat alle PTFE-pakkingen voldoen aan de minimale treksterkte die op ons kwaliteitscertificaat staat afgedrukt.
Een klapband treedt op wanneer interne druk het pakkingmateriaal in de flensspleet dwingt (extrusie) of de pakking zijwaarts uit de verbinding blaast. De extrusieweerstand hangt af van de schuifsterkte, hardheid en de speling tussen de buitendiameter van de flens en de boutcirkel van een pakking. Bij Ningbo Kaxite Sealing Materials Co., Ltd. hebben we zowel PTFE-pakkingen als grafietpakkingen getest onder toenemende interne stikstofdruk van 1 MPa tot 15 MPa met een constante boutspanning van 40 MPa. De resultaten: grafietpakkingen begonnen te extruderen bij 6 MPa (0,5 mm tussenruimte), terwijl onze met glas gevulde PTFE-pakkingen extrusie tot 12 MPa weerstonden. Dit komt omdat met glas gevuld PTFE een Shore D-hardheid heeft van 65-70, vergeleken met de Shore-hardheid van grafiet rond de 40-50 (zeer zacht).
Voor hogedruktoepassingen (klasse 600 en hoger) raadt onze fabriek ten zeerste aan om met koolstof gevulde PTFE-pakkingen te gebruiken die een verbeterde kruip- en extrusieweerstand hebben. Gedetailleerde prestatiefactoren:
Bij Ningbo Kaxite Sealing Materials Co., Ltd. hebben we een unieke hybride PTFE-pakking ontwikkeld met een kern met hoge dichtheid die een uitblaasweerstand bereikt die vergelijkbaar is met pakkingen met een metalen mantel, maar met een lagere vereiste boutbelasting. Uit onze testgegevens voor mechanische sterkte blijkt dat onze premium PTFE-pakkingen een 150% hogere extrusiesterkte hebben dan ongevuld grafiet. Voor veiligheidskritische diensten zoals LPG of waterstof produceert onze fabriek op maat gesneden PTFE-pakkingen die positief in de flensvertanding vergrendelen, waardoor een explosiebestendige mechanische vergrendeling ontstaat. Raadpleeg altijd ons technisch team om de druk-temperatuureffecten te evalueren, aangezien de oxidatie van grafiet in lucht onder hoge druk boven 450°C kan leiden tot plotseling krachtverlies, terwijl PTFE op een elegante manier wordt afgebroken.
Temperatuur en chemische blootstelling kunnen de mechanische sterkte van een pakking in de loop van de tijd veranderen. PTFE-pakkingen behouden consistente mechanische eigenschappen van -200°C tot +200°C (260°C voor gemodificeerd PTFE), maar boven die temperatuur wordt PTFE zacht, waardoor de druksterkte snel afneemt. Grafietpakkingen werken tot 500°C in inerte atmosferen, maar boven 400°C in lucht oxideert grafiet en verliest het massa, wat resulteert in een totale mechanische storing. Onze fabriek voerde op beide materialen versnelde verouderingstests uit bij 180°C gedurende 3000 uur. PTFE-pakkingen behielden 92% van de oorspronkelijke druksterkte, terwijl grafiet slechts 65% behield als gevolg van gewichtsverlies door oxidatie (gemeten gewichtsafname van 8%).
Mediacompatibiliteit beïnvloedt ook mechanisch gedrag. Sterk oxiderende zuren (zoals salpeterzuur) kunnen grafiet aantasten, waardoor intercalatie ontstaat die de pakking uitzet en de structurele integriteit ervan vernietigt. PTFE-pakkingen vertonen geen chemische afbraak in bijna alle chemicaliën, behalve gesmolten alkalimetalen. Ons fabrieksgeval: een zwavelzuurfabriek verving maandelijks de grafietpakkingen omdat de pakkingen afbrokkelden; na de overstap naar onze 25% glasgevulde PTFE-pakkingen werd de levensduur verlengd tot 18 maanden zonder mechanisch sterkteverlies. We raden de volgende korte samenvatting aan voor beslissingen over temperatuur-media-mechanische sterkte:
Uiteindelijk moet bij de lange levensduur van de mechanische sterkte rekening worden gehouden met zowel thermische veroudering als chemische corrosie. De materiaalingenieurs van onze fabriek gebruiken eindige-elementenanalyse (FEA) om de kruip van pakkingen en de achteruitgang van de sterkte over een ontwerplevensduur van tien jaar te voorspellen. Voor de meeste Europese en Noord-Amerikaanse petrochemische fabrieken zijn onze PTFE-pakkingen de eerste keuze geworden vanwege een uitgebalanceerde mechanische sterkte, terwijl grafiet gereserveerd is voor nichetoepassingen bij extreme temperaturen waar geen enkele PTFE-kwaliteit kan overleven. Ningbo Kaxite Sealing Materials Co., Ltd. houdt voorraad van beide families aan, en we kunnen op maat gemaakte composietpakkingen mede ontwerpen die de chemische bestendigheid van PTFE combineren met de hittetolerantie van grafiet met behulp van een gelamineerde constructie.
Na evaluatie van de druksterkte, kruiprelaxatie, trekeigenschappen, uitblaasweerstand en milieueffecten concludeert onze fabriek in Ningbo Kaxite Sealing Materials Co., Ltd. dat PTFE-pakkingen over het algemeen superieure mechanische sterkte bieden voor de overgrote meerderheid van flensverbindingen die werken onder 200°C en drukken tot 10 MPa. Grafietpakkingen blinken alleen uit in continue processen bij hoge temperaturen boven 260°C, maar vereisen een zorgvuldige behandeling vanwege de slechte scheursterkte en oxidatielimieten. Voor toepassingen die zowel een hoge mechanische sterkte als extreme chemische bestendigheid vereisen, presteren onze versterkte PTFE-pakkingen met vulstoffen beter dan grafiet in elk opzicht, behalve de maximale bedrijfstemperatuur. Wij leveren routinematig PTFE-pakkingen voor offshore, farmaceutische en nucleaire hulpcircuits waarbij over mechanische integriteit niet kan worden onderhandeld. Voor aanbevelingen op maat kunt u ons technisch gegevensblad aanvragen viarechtstreeks contact opnemen met Ningbo Kaxite Sealing Materials Co., Ltd.
Vraag 1: Welke pakking heeft een hogere druksterkte, PTFE of grafiet?
Antwoord: Volgens ASTM D695-tests vertonen flexibele grafietpakkingen hogere druksterktewaarden (35-45 MPa) vergeleken met nieuwe PTFE-pakkingen (15-20 MPa). Onze fabriek in Ningbo Kaxite Sealing Materials Co., Ltd. produceert echter versterkte PTFE-pakkingen met glas- of koolstofvulstoffen die een druksterkte tot 32 MPa bereiken, wat voldoende is voor flensdrukken tot klasse 900. Voor de meeste boutverbindingen wordt de praktische druksterktelimiet bepaald door de rekgrens van de flens en niet door de pakking zelf. De hogere samendrukbaarheid van grafiet kan leiden tot overmatig dikteverlies, waardoor de afdichtingskracht op de lange termijn afneemt.
Vraag 2: Verliezen PTFE-pakkingen na verloop van tijd hun mechanische sterkte als gevolg van kruip?
Antwoord: Ja, alle niet-metalen pakkingen ervaren enige kruip. Uit onze versnelde verouderingstests in de fabriek blijkt dat standaard PTFE-pakkingen na 1000 uur bij een spanning van 40 MPa 7-9% dikte verliezen. Onze hoogwaardige glasgevulde PTFE-pakkingen verminderen de kruip echter tot 4-6%, vergelijkbaar met grafiet (3-5%). Grafiet vertoont aanvankelijk een lager kruippercentage, maar mist een elastisch herstel, wat betekent dat grafietpakkingen na drukwisselingen niet terugveren, terwijl PTFE-pakkingen van Ningbo Kaxite Sealing Materials Co., Ltd. tot 55% van de compressie herstellen, waardoor de dynamische mechanische sterkte onder variabele belasting behouden blijft.
Vraag 3: Kunnen grafietpakkingen een hoger boutkoppel weerstaan zonder te breken in vergelijking met PTFE-pakkingen?
Antwoord: Grafietpakkingen hebben een zeer lage treksterkte (4-6 MPa), dus een hoog boutkoppel kan scheuren in de randen of radiale splijtingen veroorzaken, vooral bij dunne pakkingen. PTFE-pakkingen hebben een treksterkte die drie tot vier keer hoger is (14-24 MPa), waardoor ze een hoger boutkoppel kunnen verdragen zonder mechanisch falen. Onze fabriek adviseert een maximale boutspanning van 50 MPa voor grafiet en 90 MPa voor onze glasgevulde PTFE-pakkingen. Voor kritische toepassingen met een hoog koppel bieden onze PTFE-pakkingen een grotere veiligheidsmarge tegen te vast aandraaien van de installatie.
Vraag 4: Hoe beïnvloedt een plotselinge drukstoot de mechanische sterkte van PTFE versus grafiet?
Antwoord: Drukstoten veroorzaken snelle schuif- en extrusiekrachten. De lamellaire structuur van grafiet maakt het gevoelig voor delaminatie en uitbarsting onder dynamische spanningen. PTFE-pakkingen absorberen, vanwege hun hogere afschuifmodulus en flexibiliteit, drukpieken beter. Onze fabriek heeft beide materialen getest met cyclische spanningspieken van 0-10 MPa in 1 seconde; grafietpakkingen gingen kapot na 250 cycli, terwijl onze versterkte PTFE-pakkingen 1500 cycli overleefden. Daarom leveren PTFE-pakkingen voor zuigercompressoren of pulserende stroomleidingen superieure mechanische sterkte onder piekomstandigheden.
Vraag 5: Zijn er hybride pakkingen die de mechanische sterkte van PTFE en grafiet combineren?

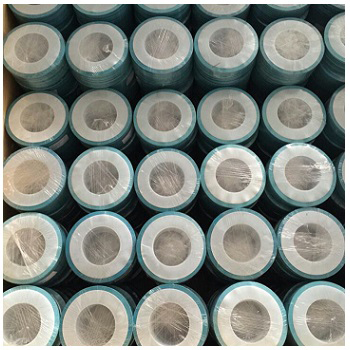

Antwoord: Ja, Ningbo Kaxite Sealing Materials Co., Ltd. vervaardigt gelamineerde pakkingen met een PTFE-laag naar de media gericht en een grafietkern voor warmteafvoer. Dit ontwerp maakt synergetisch gebruik van de treksterkte en chemische weerstand van PTFE met de kruipweerstand van grafiet. Onze fabriek produceert ook PTFE-enveloppakkingen met grafietinzetstuk. Uit mechanische sterktetests blijkt dat hybride ontwerpen 85% van het belastingbehoud van zuiver grafiet bij 300 °C bereiken, terwijl de uitblaasweerstand van PTFE behouden blijft. Neem contact op met onze fabriek voor op maat gemaakte oplossingen op basis van uw druk-temperatuur-werkcyclus.
