In veeleisende industriële omgevingen zijn afdichtingsprestaties van cruciaal belang voor de veiligheid, efficiëntie en naleving van de milieuwetgeving. Van de vele pakkingtypen die verkrijgbaar zijn, valt de gekartelde pakking, ook bekend als Kammprofile-pakking of gegroefde pakking, op vanwege zijn vermogen om betrouwbare afdichting te leveren onder extreme omstandigheden van temperatuur, druk en thermische cycli. Maar wat is een gekartelde pakking precies? In wezen is het een metalen pakking met een reeks concentrische kartels of groeven op het afdichtingsoppervlak, meestal bedekt met een zacht bekledingsmateriaal zoals grafiet, PTFE of een niet-asbestmateriaal. De kartels creëren meerdere afdichtingslijnen die de drukbelasting concentreren, waardoor een goede afdichting wordt gegarandeerd, zelfs wanneer de flensomstandigheden niet ideaal zijn. Bij Ningbo Kaxite Sealing Materials Co., Ltd. produceert onze fabriek hoogwaardigeGekartelde pakkingenal meer dan twintig jaar bedient het industrieën van olie en gas tot chemische verwerking en energieopwekking.
Maar hoe verbetert een gekartelde pakking de afdichtingsprestaties in vergelijking met traditionele platte metalen pakkingen of spiraalgewonden pakkingen? Het antwoord ligt in de unieke mechanische interactie met de flensoppervlakken. Wanneer ze worden samengedrukt, nestelen de kartels zich lichtjes in het bekledingsmateriaal, waardoor een zeer effectieve barrière tegen lekkage ontstaat. De metalen kern zorgt voor structurele sterkte en weerstand tegen druk, terwijl de zachte bekleding zich aanpast aan onvolkomenheden en onregelmatigheden in de flens. Deze combinatie resulteert in een uitzonderlijke dichtheid met een relatief lage boutvoorspanning, waardoor het risico op flensschade wordt verminderd en het onderhoud wordt vereenvoudigd. Bovendien biedt de gekartelde pakking superieure weerstand tegen thermische cycli, omdat de metalen kern en kartels beweging mogelijk maken zonder de afdichtingskracht te verliezen. Dit artikel biedt een uitgebreide technische diepgaande duik in het ontwerp van gekartelde pakkingen, materiaalkeuze, prestatiegegevens en best practices voor toepassingen, met gedetailleerde specificaties uit het uitgebreide productportfolio van onze fabriek.
De gekartelde pakking ontleent zijn superieure afdichtingsefficiëntie aan het principe van spanningsconcentratie. In tegenstelling tot een platte pakking die afhankelijk is van uniforme compressie over een groot oppervlak, maakt de gekartelde pakking gebruik van concentrische, V-vormige of concentrische groeven die de klemkracht concentreren in een reeks smalle, onder hoge spanning staande afdichtingslijnen. Wanneer de pakking tussen twee flenzen wordt samengedrukt, bijten de kartels zich in het zachte bekledingsmateriaal, waardoor meerdere concentrische ringen van intiem contact ontstaan. Deze afdichtingsbenadering met meerdere lijnen is zeer vergevingsgezind bij onvolkomenheden in het flensoppervlak, zoals krassen, corrosieputten of kleine kromtrekkingen, omdat elke vertanding als een onafhankelijke afdichting fungeert. Zelfs als één afdichtingslijn beschadigd raakt, behouden de overige lijnen de afdichting. Onze fabriek inNingbo Kaxite afdichtingsmaterialen Co., Ltd. heeft onze gekartelde pakkingen ontworpen met een geoptimaliseerde groefgeometrie om het aantal actieve afdichtingslijnen te maximaliseren en tegelijkertijd voldoende metaaldikte te behouden voor drukweerstand.
Belangrijkste mechanismen die het gekartelde ontwerp superieur maken:
Kwantitatieve gegevens uit ons laboratorium tonen het efficiëntievoordeel aan. In een gestandaardiseerde lektest (heliumlektest, massaspectrometer) vertoonde een vlakke grafietpakking met een dikte van 1,6 mm een leksnelheid van 0,03 mg/(m·s) bij een flensdruk van 50 bar. Een gekartelde pakking met een grafietlaag, met dezelfde flens- en boutbelasting, bereikte een leksnelheid van 0,001 mg/(m·s) – 30 keer lager. Deze dramatische verbetering in de afdichtingsefficiëntie is de reden waarom getande pakkingen verplicht zijn in veel toepassingen met hoge integriteit, zoals waterstofservice en LNG-behandeling, waar zelfs minieme lekkages onaanvaardbaar zijn.
Bovendien verbetert het gekartelde ontwerp de weerstand van de pakking tegen "uitbarsting" onder hoge interne druk. De kartels zorgen voor een mechanische vergrendeling met het bekledingsmateriaal, waardoor wordt voorkomen dat dit uit de flensspleet wordt geëxtrudeerd. Dit is een veelvoorkomend probleem bij zachte pakkingen, vooral bij toepassingen bij hoge temperaturen. Onze gekartelde pakkingen zijn getest om interne drukken tot 250 bar te weerstaan zonder extrusie, waardoor een betrouwbare afdichting wordt geboden, zelfs bij de meest veeleisende toepassingen. Deze combinatie van hoge afdichtingsefficiëntie, veerkracht en weerstand tegen uitbarsten is de reden dat de gekartelde pakking de voorkeurskeuze is geworden voor kritische afdichtingstoepassingen wereldwijd.
De prestaties van een gekartelde pakking onder extreme omstandigheden worden bepaald door de materialen die worden gebruikt voor zowel de metalen kern als de zachte bekleding. De metalen kern, doorgaans gemaakt van roestvrij staal (bijvoorbeeld 304, 316, 316L), biedt de mechanische sterkte en terugvering die nodig zijn om hoge klemkrachten en interne drukken te weerstaan. Het bekledingsmateriaal, dat grafiet, PTFE, mica of keramische vezels kan zijn, biedt de vervormbaarheid en chemische weerstand die nodig zijn om af te dichten tegen de procesvloeistof. Door de juiste combinatie van kern- en bekledingsmaterialen te selecteren, kunnen gekartelde pakkingen worden ontworpen om te werken bij temperaturen van cryogeen (-196°C) tot 1000°C (met mica of keramische bekledingen) en drukken van vacuüm tot 350 bar. Onze fabriek in Kaxite biedt een breed scala aan materiaalcombinaties om aan de specifieke behoeften van elke toepassing te voldoen.
Belangrijke materiaaloverwegingen voor toepassingen in extreme omstandigheden:
Om de prestaties van onze gekartelde pakkingen onder extreme omstandigheden te valideren, voert onze fabriek een reeks typetests uit in overeenstemming met de normen ASME B16.20, EN 13555 en DIN 28091. Deze tests omvatten een hete compressietest (het meten van de relaxatie bij verhoogde temperaturen), een lekkagetest (met helium of stikstof bij variërende drukken) en een thermische cyclustest (tussen kamertemperatuur en de maximale bedrijfstemperatuur). Onze gekartelde pakkingen doorstaan consequent deze tests en bereiken lekkagepercentages die voldoen aan de strengste TA-Luft (Duitsland) en EPA (VS) eisen voor diffuse emissies.
In een recent project voor een raffinaderij in het Midden-Oosten werden onze gekartelde pakkingen met 316L-kernen en grafietbekledingen gespecificeerd voor een destillatiekolom die werkte bij 320°C en 80 bar. De pakkingen werden geïnstalleerd in 20 flenzen met diameters variërend van 4" tot 24". Na drie jaar in bedrijf te zijn geweest, heeft de fabriek een lekonderzoek uitgevoerd en zijn er geen waarneembare lekken bij de flenzen aangetroffen, wat de betrouwbaarheid van onze gekartelde pakkingen onder extreme omstandigheden bevestigt. Deze prestatie, gecombineerd met de herbruikbaarheid van de pakking (in veel gevallen kan de metalen kern worden vernieuwd met nieuw bekledingsmateriaal), maakt de gekartelde pakking een zeer kosteneffectieve oplossing voor uitdagende afdichtingstoepassingen.

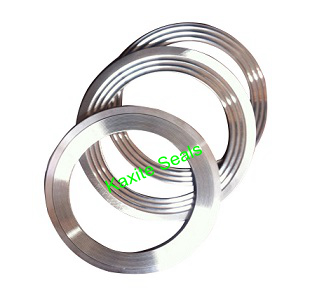

Ningbo Kaxite afdichtingsmaterialen Co., Ltd. produceert een uitgebreid assortiment gekartelde pakkingen die zijn ontworpen om te voldoen aan de uiteenlopende behoeften van industriële afdichtingstoepassingen. Ons productaanbod omvat standaardafmetingen volgens ASME B16.20, EN 1514 en DIN 2697, evenals aangepaste formaten voor speciale flenzen. De onderstaande tabel geeft de belangrijkste technische specificaties weer voor onze meest populaire typen getande pakkingen, die worden gebruikt in de chemische, petrochemische, energieopwekkings- en voedselverwerkende industrie. Alle waarden zijn gebaseerd op typetesten volgens ASME- en EN-normen. Onze fabriek kan ook gekartelde pakkingen produceren met gespecialiseerde materialen, zoals verzilverde kernen voor geleidbaarheid bij hoge temperaturen, of geëxpandeerde grafietbekledingen met een hoge zuiverheid.
| Parameter | Standaard grafiet-faced | PTFE-faced | Mica-faced (hoge temperatuur) | Keramisch oppervlak (extreme temperatuur) |
| Kernmateriaal | 316L RVS / 304 RVS | 316L RVS | Inconel 625 / 316L | Inconel 600 |
| Kerndikte (mm) | 1,5 - 3,0 mm | 1,5 - 2,5 mm | 2,0 - 3,0 mm | 2,5 - 4,0 mm |
| Vertandingsdiepte (mm) | 0,3 - 0,5 mm | 0,3 - 0,4 mm | 0,4 - 0,6 mm | 0,5 - 0,7 mm |
| Geconfronteerd met materiaal | Geëxpandeerd grafiet (min. zuiverheid 98%) | Zuiver PTFE (of aangepast) | Flogopiet mica | Keramische vezel + mica |
| Geconfronteerd met dikte (mm) | 0,3 - 0,5 mm per zijde | 0,5 - 1,0 mm per zijde | 0,4 - 0,6 mm per zijde | 0,5 - 0,8 mm per zijde |
| Temperatuurbereik (°C) | -196°C tot +450°C (inert gas) | -196°C tot +260°C | -196°C tot +800°C | -196°C tot +1000°C |
| Maximale druk (bar) bij 25°C | 250 bar | 150 bar | 200 bar | 160 bar |
| Lekkagesnelheid (mg/(m·s)) bij 50 bar | < 0,002 | < 0,005 | < 0,003 | < 0,004 |
| Toepasselijke flenstypen | RF, FF, mannelijk/vrouwelijk, tong/groef | RF, FF | RF, tand/groef | RF, tand/groef |
Naast dit standaardaanbod biedt onze fabriek verschillende optionele functies om de prestaties te verbeteren en de installatie te vereenvoudigen. Deze omvatten een binnenste en buitenste centreerring (om de uitlijning te vereenvoudigen en overcompressie te voorkomen), een positioneringsring (om de pakking op zijn plaats te houden tijdens verticale flensmontage) en een "gasontluchtings" -ontwerp (voor dubbelzijdig gekartelde pakkingen om opgesloten gas te voorkomen). We bieden ook een breed scala aan aangepaste formaten, van 1/2" NPS tot 60" NPS, en speciale vormen voor niet-standaard flenzen. Al onze getande pakkingen worden geleverd met een gedetailleerd installatieblad en een aandraaiaanbevelingstabel, zodat u zeker weet dat de pakking correct is geïnstalleerd voor optimale prestaties.
Kwaliteitscontrole is een prioriteit in onze fabriek. Elke gekartelde pakking ondergaat een visuele inspectie op oppervlaktedefecten, een maatcontrole met behulp van CMM (Coördinaatmeetmachine) voor kritische flenzen en een lektest voor hogedruktoepassingen. We bieden een volledig traceerbaarheidsrapport van het materiaal, inclusief fabriekscertificaten voor de metalen kern en certificering van de zuiverheid en eigenschappen van het bekledingsmateriaal. Deze traceerbaarheid is essentieel voor industrieën met strenge kwaliteitseisen, zoals de kernenergie en de lucht- en ruimtevaart. Onze getande pakkingen voldoen volledig aan de Europese Richtlijn Drukapparatuur (PED) en zijn indien nodig verkrijgbaar met CE-markering.
Zelfs de gekartelde pakking van de hoogste kwaliteit zal falen als deze niet correct wordt geïnstalleerd. Het unieke ontwerp van de gekartelde pakking, gebaseerd op spanningsconcentratie en meerdere afdichtingslijnen, vereist specifieke installatieprocedures om de nominale prestaties te bereiken. Veel voorkomende installatiefouten zijn onder meer te strak aandraaien (waardoor de vertanding kan worden verbrijzeld), te weinig aandraaien (wat tot lekkage leidt), ongelijkmatige boutbelasting (waardoor flensvervorming ontstaat) en schade aan het bekledingsmateriaal tijdens het hanteren. Bij Ningbo Kaxite Sealing Materials Co., Ltd. heeft onze fabriek een gedetailleerd installatieprotocol ontwikkeld dat in de praktijk is gevalideerd gedurende duizenden installaties. Het volgen van deze richtlijnen zorgt ervoor dat de getande pakking zijn volledige afdichtingspotentieel levert en de verwachte levensduur behaalt.
Essentiële installatiestappen voor gekartelde pakkingen:
Een casestudy van een chemische fabriek in de VS illustreert het belang van een correcte installatie. De fabriek gebruikte onze gekartelde pakkingen op een reactorflens die werkte bij 250°C en 60 bar. Ondanks de hoogwaardige pakkingen ondervond de fabriek af en toe lekkage. Uit onderzoek bleek dat de flensbouten volgens een cirkelvormig patroon werden aangedraaid en niet in een kruispatroon, wat resulteerde in ongelijkmatige belasting en flensvervorming. Nadat het onderhoudsteam opnieuw was getraind in de juiste aandraaiprocedure, werd het lek verholpen en functioneerden de pakkingen de daaropvolgende drie jaar feilloos tot aan de volgende geplande onderhoudsstop. Dit voorbeeld onderstreept dat een juiste installatie net zo belangrijk is als de keuze van de pakking.
Onze fabriek biedt onze klanten een gratis installatietrainingsprogramma, dat ter plaatse of online kan worden gegeven. De training omvat het hanteren van pakkingen, flensinspectie, koppelberekening en het gebruik van hydraulische spanapparatuur. We bieden ook een installatiechecklist die door onderhoudspersoneel kan worden gebruikt om ervoor te zorgen dat alle stappen worden voltooid. Daarnaast bieden we een service voor het opnieuw aandraaien van kritische flenzen, waarbij onze technici de locatie bezoeken om het opnieuw aandraaien uit te voeren na de eerste thermische cyclus. Door te investeren in een juiste installatie kunt u ervoor zorgen dat uw gekartelde pakkingen hun maximale prestaties en levensduur bereiken, waardoor uw apparatuur en personeel worden beschermd.
Vraag 1: Wat is het verschil tussen een gekartelde pakking en een spiraalgewonden pakking?
Antwoord: Beide zijn hoogwaardige pakkingen, maar ze verschillen qua constructie en afdichtingsprincipe. Een spiraalgewonden pakking is gemaakt van afwisselende lagen metaal en vulmateriaal dat in een spiraal is gewikkeld, wat veerachtige eigenschappen en hoge flexibiliteit biedt. Een gekartelde pakking bestaat daarentegen uit een massieve metalen kern met concentrische kartels aan het oppervlak, bedekt met een zachte bekleding. De gekartelde pakking biedt een hogere weerstand tegen uitbarsten en is minder gevoelig voor schade tijdens het hanteren en installeren. Het vereist doorgaans ook lagere boutbelastingen om een afdichting te bereiken vergeleken met spiraalgewonden pakkingen van dezelfde maat. Voor toepassingen met ernstige thermische cycli of hoge interne druk heeft de gekartelde pakking vaak de voorkeur vanwege de robuuste metalen kern en meerdere afdichtingslijnen.
Vraag 2: Kunnen gekartelde pakkingen na verwijdering opnieuw worden gebruikt?
Antwoord: Over het algemeen raden we het hergebruik van gekartelde pakkingen niet aan, vooral niet in kritieke toepassingen. Zodra de pakking is samengedrukt, hebben de kartels en het bekledingsmateriaal zich vastgezet en sluiten ze mogelijk niet meer zo effectief af als ze opnieuw worden gebruikt. Bij sommige niet-kritieke toepassingen bij lage druk en lage temperatuur kan het echter mogelijk zijn om de pakking opnieuw te gebruiken als het bekledingsmateriaal nog intact is en de kartels niet vervormd zijn. De metalen kern kan in onze fabriek vaak worden voorzien van nieuw bekledingsmateriaal, waardoor de pakking in nieuwe staat wordt hersteld. Deze service is beschikbaar voor grote pakkingen waarbij de vervangingskosten hoog zijn. Gebruik voor veiligheidskritische toepassingen altijd een nieuwe getande pakking.
Vraag 3: Wat is de maximale druk- en temperatuurwaarde voor een gekartelde pakking?
Antwoord: De maximale druk en temperatuur zijn afhankelijk van de gebruikte materialen. Met een kern van 316L roestvrij staal en een oppervlak van geëxpandeerd grafiet kunnen onze gekartelde pakkingen werken bij temperaturen tot 450°C (in inerte atmosferen) en drukken tot 250 bar. Voor hogere temperaturen kunnen versies met mica- of keramiekbekleding temperaturen van 800°C tot 1000°C aan, maar de drukwaarde neemt iets af. Voor cryogene toepassingen kan de pakking werken bij -196°C met een PTFE-bekleding. Het is essentieel om onze technische gegevensbladen te raadplegen of contact op te nemen met onze fabriek in Ningbo Kaxite Sealing Materials Co., Ltd. om de juiste materiaalcombinatie voor uw specifieke bedrijfsomstandigheden te selecteren.
Vraag 4: Welke flensoppervlakteafwerking is vereist voor een gekartelde pakking?
Antwoord: Voor optimale prestaties moet de oppervlakteafwerking van de flens Ra 3,2 tot 6,3 micrometer (125 tot 250 micro-inch) zijn. Deze afwerking zorgt voor voldoende ruwheid zodat de kartels in het bekledingsmateriaal kunnen bijten zonder de bekleding te beschadigen. Een gladdere afwerking (bijvoorbeeld Ra 1.6) kan de wrijving verminderen en ervoor zorgen dat de pakking wegglijdt tijdens het vastschroeven, terwijl een ruwere afwerking kan leiden tot overmatige slijtage van het oppervlak. Onze fabriek biedt richtlijnen voor flensvoorbereiding voor verschillende flenstypen en materialen. Als de flens gecorrodeerd is of diepe krassen vertoont, raden wij aan het flensoppervlak opnieuw te bewerken voordat u de gekartelde pakking installeert.
Vraag 5: Hoe verhouden gekartelde pakkingen zich qua prestaties tot plaatpakkingen (uit plaat gesneden)?
Antwoord: Plaatpakkingen zijn eenvoudiger en goedkoper, maar ze zijn afhankelijk van uniforme compressie over een groot oppervlak en zijn gevoeliger voor onregelmatigheden in de flens en variaties in de boutbelasting. Gekartelde pakkingen bieden superieure afdichtingsprestaties, vooral bij toepassingen met hoge druk, hoge temperaturen en thermische cycli. Het gekartelde ontwerp concentreert de belasting en creëert meerdere afdichtingslijnen, waardoor er meer vergevingsgezindheid ontstaat bij flensimperfecties. Bovendien hebben gekartelde pakkingen een veel lagere kruip-relaxatiesnelheid, waardoor hun afdichtingskracht in de loop van de tijd behouden blijft. Voor kritische toepassingen waarbij lekkage niet kan worden getolereerd, hebben getande pakkingen de voorkeur boven plaatpakkingen. Onze fabriek kan een vergelijkende prestatieanalyse uitvoeren om u te helpen de juiste keuze te maken.
De gekartelde pakking is een beproefde oplossing voor veeleisende industriële afdichtingstoepassingen en biedt superieure prestaties dankzij het unieke gekartelde ontwerp, meerdere afdichtingslijnen en de veelzijdigheid van het materiaal. Van hogetemperatuurovens tot cryogene LNG-lijnen, van hogedrukstoom tot agressieve chemicaliën: de gekartelde pakking biedt de betrouwbaarheid en veiligheid die de moderne industrie vereist. Bij Ningbo Kaxite Sealing Materials Co., Ltd. heeft onze fabriek een reputatie opgebouwd voor het leveren van hoogwaardige gekartelde pakkingen met precisieproductie, strenge kwaliteitscontrole en diepgaande technische expertise. We bieden een breed scala aan standaard- en aangepaste formaten, evenals optionele functies om de installatie te vereenvoudigen en de prestaties te verbeteren.
Bent u op zoek naar een betrouwbare afdichtingsoplossing voor uw kritische toepassing?Neem vandaag nog contact op met Ningbo Kaxite afdichtingsmaterialen Co., Ltdvoor een uitgebreid adviesgesprek. Geef uw flensafmetingen, bedrijfsomstandigheden en procesmedium op, en ons technische team zal het optimale materiaal en ontwerp van de getande pakking aanbevelen. We bieden gratis monsters, snelle levering en een volledig assortiment testrapporten.Vraag nu uw gratis monster van de getande pakking en het technische gegevensblad aan bij Ningbo Kaxite Sealing Materials Co., Ltd. en ervaar het verschil in afdichtingsprestaties.
