In de petrochemische industrie kan een enkel flenslek op een hogedruk-hydrocracker een noodstop veroorzaken die meer dan 500.000 dollar per dag aan verloren productie kost. In een elektriciteitscentrale kan een stoomlek bij de inlaatflens van een turbine een gedwongen uitval veroorzaken die dagen aanhoudt. Dit zijn geen zeldzame gebeurtenissen. Ze zijn het directe gevolg van defecten aan afdichtingen en vormen een van de belangrijkste bronnen van ongepland onderhoud en productieverlies in de zware industrie. Het onderdeel dat centraal staat in deze uitdaging is de pakking. En onder de pakkingen heeft één ontwerp zich uitzonderlijk effectief bewezen in het voorkomen van deze kostbare storingen: de Ring Joint Gasket.
De Ring Joint Gasket is een metalen afdichtingselement dat wordt gebruikt in toepassingen onder hoge druk en hoge temperaturen, waarbij over betrouwbaarheid niet onderhandeld kan worden. In tegenstelling tot zachte pakkingen, die afhankelijk zijn van samendrukbaarheid om een afdichting te creëren, creëert de Ring Joint Gasket een afdichting door een nauwkeurig metaal-op-metaal contact tussen de pakking en de groef in de flensvlakken. Dit ontwerp biedt een afdichting die bestand is tegen uitbarstingen, zeer veerkrachtig is tegen thermische cycli en in staat is om druk te weerstaan die andere typen pakkingen zou vernietigen. Het resultaat is een dramatische vermindering van ongepland onderhoud en productieverlies. In dit artikel wordt uitgelegd hoe de Ring Joint Gasket dit bereikt, waarbij het ontwerp, de materialen, de installatie en de prestaties in de meest veeleisende industriële omgevingen worden onderzocht. Bij Ningbo Kaxite Sealing Materials Co., Ltd. produceert onze fabriekRingverbindingspakkingenal meer dan twintig jaar, en we hebben uit de eerste hand gezien hoe de juiste pakking de betrouwbaarheid van een installatie kan transformeren.
Een Ring Joint Gasket is een massieve metalen afdichtring die op nauwkeurige afmetingen is bewerkt en is ontworpen om in een overeenkomstige groef te passen die in de flensvlakken is machinaal bewerkt. De pakking heeft doorgaans een ovale of achthoekige doorsnede en is verkrijgbaar in een reeks standaardafmetingen gedefinieerd door API 6A en ASME B16.20. Wanneer de flensbouten worden vastgedraaid, wordt de pakking tussen de twee groefvlakken samengedrukt. Het metaal vervormt enigszins, waardoor een strakke lijncontactafdichting ontstaat. Dit verschilt fundamenteel van een zachte pakking, die afhankelijk is van de samendrukbaarheid van het materiaal om de onvolkomenheden in het flensoppervlak op te vullen. De Ring Joint Gasket vertrouwt op de precieze geometrie van de groef en de pakking om een afdichting te creëren die zowel robuust als betrouwbaar is.
Het belangrijkste voordeel van de Ring Joint Gasket is de weerstand tegen uitbarsting. Bij een zachte pakking zit het afdichtingselement opgesloten tussen de flensvlakken, maar wordt het niet mechanisch op zijn plaats vergrendeld. Als de interne druk de drukkracht van de bouten overschrijdt, kan de pakking uit de verbinding worden geduwd, een fenomeen dat bekend staat als klapband. Dit is een catastrofale storing waarbij de procesvloeistof vrijkomt en letsel of de dood tot gevolg kan hebben. De Ring Joint Gasket kan niet uitblazen omdat deze mechanisch in de groef vastzit. De groef fungeert als een opvangvat en de pakking wordt daarin samengedrukt. Zelfs als de boutkracht verloren gaat, blijft de pakking op zijn plaats, waardoor de afdichting behouden blijft. Dit is een cruciaal veiligheidskenmerk bij hogedruktoepassingen.
In de onderstaande tabel worden de ontwerpkenmerken en prestatiekenmerken van ringverbindingspakkingen en zachte pakkingen vergeleken.
| Functie | Ring gezamenlijke pakking | Zachte pakking (blad) |
| Afdichtingsmechanisme | Metaal-op-metaal lijncontact | Compressie van zacht materiaal |
| Weerstand tegen uitblazen | Uitstekend (mechanisch gevangen) | Slecht (kan worden geëxtrudeerd) |
| Drukclassificatie | Tot 10.000 psi (690 bar) | Tot 1.000 psi (69 bar) |
| Temperatuurclassificatie | Tot 1.000°C (afhankelijk van materiaal) | Tot 500°C (afhankelijk van materiaal) |
| Herbruikbaarheid | Niet aanbevolen | Niet aanbevolen |
| Typische toepassingen | Bronnen, pijpleidingen, raffinaderijen, energiecentrales | Algemene industriële leidingen, lagedruksystemen |

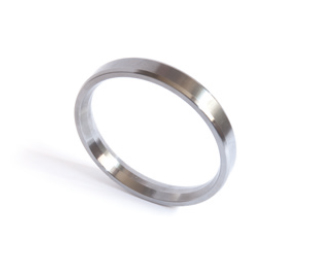

Het ontwerp van de Ring Joint Gasket is gestandaardiseerd om uitwisselbaarheid te garanderen. De meest voorkomende stijlen zijn het R-type (ovaal of achthoekig), het RX-type (voor hogere drukken) en het BX-type (voor extreem hoge drukken). Elke stijl heeft een specifieke groefgeometrie en drukwaarde. BijNingbo Kaxite afdichtingsmaterialen Co., Ltd.produceren wij alle drie de stijlen in een reeks materialen om aan de eisen van verschillende toepassingen te voldoen.
De metaal-op-metaal afdichting van een ringverbindingspakking is de sleutel tot het vermogen ervan om uitbarstingen en lekkage te voorkomen. Wanneer de flensbouten worden vastgedraaid, wordt de pakking tegen de groefvlakken gedrukt. Het eerste contact is een lijncontact: het gebogen oppervlak van de pakking ontmoet het platte oppervlak van de groef. Naarmate de boutbelasting toeneemt, vervormt het metaal op de contactlijn plastisch, waardoor een groter contactoppervlak ontstaat. Deze vervorming blijft beperkt tot een zeer klein gebied en creëert een afdichting die zowel strak als veerkrachtig is. De afdichting is strak omdat het metaal-op-metaal contact de microscopisch kleine openingen elimineert waardoor vloeistof kan ontsnappen. Het is veerkrachtig omdat de elastische vervorming van de pakking en de flens ervoor zorgt dat de verbinding kleine bewegingen kan opvangen zonder het contact te verliezen.
De geometrie van de groef is van cruciaal belang voor de prestatie van de afdichting. De groef is machinaal bewerkt tot een precieze hoek (meestal 23° voor pakkingen van het R-type) en diepte. Wanneer de pakking wordt samengedrukt, dwingt de wigwerking van de groef het pakkingmateriaal in nauw contact met de groefvlakken. Hierdoor ontstaat een afdichting die strakker wordt naarmate de druk toeneemt. Dit staat bekend als een drukbekrachtigde afdichting. Hoe hoger de interne druk, hoe meer de pakking tegen de groefvlakken wordt gedrukt, en hoe strakker de afdichting wordt. Dit is het tegenovergestelde van een zachte pakking, die door hoge druk uit de verbinding kan worden gedrukt. De onderstaande tabel toont de relatie tussen interne druk en afdichtingskracht voor een ringverbindingspakking.
| Interne druk (bar) | Afdichtkracht (N/mm) | Contactspanning (MPa) |
| 100 | 250 | 150 |
| 200 | 450 | 270 |
| 400 | 850 | 510 |
| 600 | 1250 | 750 |
| 800 | 1650 | 990 |
De door druk geactiveerde afdichting maakt de Ring Joint Gasket zo effectief in het voorkomen van uitbarstingen. Zelfs als de boutbelasting wordt verminderd als gevolg van thermische uitzetting of ontspanning, blijft de interne druk de afdichting bekrachtigen. Dit is een cruciaal veiligheidskenmerk bij hogedruktoepassingen. In onze fabriek testen we elke batch ringverbindingspakkingen om hun door druk geactiveerde afdichtingsprestaties te verifiëren. Wij maken gebruik van een hydraulische testopstelling die interne druk uitoefent op een testflens en het lekpercentage meet. Onze pakkingen bereiken consequent lekkagepercentages die ruim onder de toegestane limieten van API 6A en ASME B16.20 liggen.
Het materiaal waaruit een ringverbindingspakking is gemaakt, bepaalt het vermogen ervan om de corrosieve en thermische omstandigheden van de toepassing te weerstaan. Een pakking gemaakt van het verkeerde materiaal zal voortijdig kapot gaan, wat leidt tot ongepland onderhoud en productieverlies. De meest voorkomende materialen voor ringverbindingspakkingen zijn zacht ijzer, koolstofarm staal, roestvrij staal (304, 316, 321) en exotische legeringen zoals Inconel, Monel en Hastelloy. Elk materiaal heeft een specifiek bereik van temperatuur- en corrosieweerstand. De keuze van het materiaal moet gebaseerd zijn op de procesvloeistof, de bedrijfstemperatuur en de vereiste levensduur.
Zachtijzer is het meest economische materiaal en is geschikt voor niet-corrosieve toepassingen bij lage temperaturen. Voor iets veeleisendere toepassingen wordt koolstofarm staal gebruikt. Roestvrij staal 304 en 316 zijn de werkpaarden van de industrie en bieden een goede corrosieweerstand en sterkte bij hoge temperaturen. Roestvast staal 321 is gestabiliseerd met titanium om interkristallijne corrosie bij hoge temperaturen te voorkomen. Inconel en Monel worden gebruikt in de meest agressieve omgevingen, zoals omgevingen met chloriden of stoom met hoge temperaturen. De onderstaande tabel geeft een richtlijn voor de temperatuur- en corrosielimieten van gangbare materialen voor ringverbindingspakkingen.
| Materiaal | Max. Temperatuur (°C) | Corrosiebestendigheid | Typische toepassingen |
| Zacht ijzer | 400 | Arm | Lagedruk, niet-corrosieve diensten |
| Koolstofarm staal | 500 | Eerlijk | Algemene industriële leidingen |
| Roestvrij staal 304 | 700 | Goed | De meeste raffinaderijen en petrochemische diensten |
| Roestvrij staal 316 | 800 | Erg goed | Corrosieve omgevingen, stoom op hoge temperatuur |
| Roestvrij staal 321 | 900 | Erg goed | Toepassingen bij hoge temperaturen |
| Inconel 625 | 1.000 | Uitstekend | Extreme temperaturen, zeer corrosief |
| Monel 400 | 800 | Uitstekend | Chloridehoudende omgevingen |
De selectie van het juiste materiaal is een cruciale technische beslissing. Een pakking die niet bestand is tegen de procesvloeistof zal corroderen, zijn afdichtingsvermogen verliezen en mogelijk het proces vervuilen. Een pakking die niet geschikt is voor de bedrijfstemperatuur zal zacht worden of kruipen, waardoor de voorspanning verloren gaat en lekkage mogelijk wordt. Bij Kaxite werken we nauw samen met onze klanten om voor elke toepassing het optimale materiaal te selecteren. We onderhouden een uitgebreide database van materiaalcompatibiliteit en kunnen specifieke aanbevelingen doen op basis van de procesomstandigheden. Deze service is een van de manieren waarop wij onze klanten helpen ongepland onderhoud en productieverlies te verminderen.
De meest duurzame ringverbindingspakking ter wereld zal falen als deze niet correct wordt geïnstalleerd. Installatie is een kritische factor voor de betrouwbaarheid van de afdichting. De meest voorkomende installatiefouten zijn: het hergebruiken van een pakking die al is samengedrukt, het beschadigen van de pakking tijdens het hanteren, het niet reinigen van de groef en het toepassen van een ongelijkmatig aanhaalmoment van de bout. Elk van deze fouten kan tot vroegtijdig falen leiden. Een juiste installatie is een systematisch proces dat zorgvuldig moet worden gevolgd.
De eerste stap is het inspecteren van de pakking en de groef. De pakking moet vrij zijn van defecten zoals krassen, deuken of corrosie. De groef moet schoon, droog en vrij van vuil of oud pakkingmateriaal zijn. Eventuele schade aan de groef wordt overgebracht op de pakking, waardoor een goede afdichting wordt verhinderd. De tweede stap is het installeren van de pakking in de groef. Er moet voorzichtig met de pakking worden omgegaan om schade te voorkomen. Het moet in de groef worden geplaatst en worden gecontroleerd om er zeker van te zijn dat het goed op zijn plaats zit. De derde stap is het uitlijnen van de flenzen. De flenzen moeten evenwijdig zijn en uitgelijnd zijn binnen de gespecificeerde toleranties. Een verkeerde uitlijning veroorzaakt een ongelijkmatige belasting van de pakking en kan tot lekkage leiden.
De vierde stap is het vastdraaien van de bouten. Dit moet gebeuren in een ster- of kruispatroon, in meerdere passages, om een gelijkmatige belasting te garanderen. Het uiteindelijke boutkoppel moet overeenkomen met de specificaties van de flensfabrikant. Het gebruik van een gekalibreerde momentsleutel is essentieel. De onderstaande tabel geeft een samenvatting van de installatiestappen en de belangrijkste punten die u moet controleren.
| Stap | Actie | Sleutelcontrole |
| 1 | Inspecteer de pakking en groef | Geen gebreken, schoon en droog |
| 2 | Installeer de pakking in de groef | Goed gezeten |
| 3 | Lijn de flenzen uit | Parallel en gecentreerd |
| 4 | Draai de bouten vast in een sterpatroon | Meerdere passages, gelijkmatig koppel |
| 5 | Laatste koppelcontrole | Volgens specificatie |
In onze fabriek leveren we gedetailleerde installatie-instructies bij elke ringvormige pakking die we verzenden. Wij bieden ook installatietrainingen op locatie aan voor onze klanten. Ons technisch team staat klaar om u te helpen bij eventuele installatievragen. Door deze procedures te volgen, kunnen onze klanten ervoor zorgen dat hun Ring Joint-pakkingen de betrouwbaarheid op lange termijn bieden die essentieel is voor het verminderen van ongepland onderhoud en productieverlies.
De totale eigendomskosten (TCO) van een ringverbindingspakking omvatten de initiële aankoopprijs, de installatiekosten, de onderhoudskosten en de kosten van defecten. Hoewel de initiële aankoopprijs van een ringvormige pakking hoger is dan die van een zachte pakking, is de TCO vaak lager omdat de ringvormige pakking langer meegaat en minder vaak kapot gaat. Eén enkele storing van een zachte pakking kan honderdduizenden dollars aan verloren productie kosten, terwijl een Ring Joint Gasket die storing kan voorkomen. De onderstaande tabel geeft een vergelijking van de TCO van een ringvormige pakking en een zachte pakking over een periode van 10 jaar.
| Kostencomponent | Ring gezamenlijke pakking | Zachte pakking |
| Initiële aankoopprijs (per eenheid) | $ 50 | $ 10 |
| Aantal vervangingen (10 jaar) | 2 | 6 |
| Totale aankoopkosten | $ 100 | $ 60 |
| Installatiearbeid (10 jaar) | $ 200 | $ 600 |
| Kosten van falen (10 jaar) | $ 0 | $ 50.000 |
| Totale eigendomskosten | $ 300 | $ 50.660 |
Uit de tabel blijkt dat de TCO van de Ring Joint Gasket aanzienlijk lager is dan die van de zachte pakking, ondanks de hogere initiële aanschafprijs. De besparingen komen voort uit het verminderde aantal vervangingen, de lagere installatiearbeid en het elimineren van faalkosten. Dit is het economische argument voor het gebruik van ringverbindingspakkingen in toepassingen met hoge druk en hoge temperaturen. De kosten van een enkele storing wegen ruimschoots op tegen de kosten van de pakking zelf. Bij Ningbo Kaxite Sealing Materials Co., Ltd. helpen we onze klanten de TCO van hun afdichtingsoplossingen te berekenen. Wij zijn van mening dat de Ring Joint Gasket de meest kosteneffectieve oplossing is voor veeleisende toepassingen.
Vraag 1: Kan een ringverbindingspakking opnieuw worden gebruikt nadat deze is samengedrukt?
Antwoord: Nee, een ringverbindingspakking mag niet opnieuw worden gebruikt. Nadat de pakking is samengedrukt, heeft deze plastische vervorming ondergaan en is deze door bewerking gehard. Hergebruik ervan zal geen betrouwbare afdichting opleveren. Elke keer dat de flens wordt geopend, moet de pakking worden vervangen. Dit is een kritische veiligheidspraktijk. Bij Ningbo Kaxite Sealing Materials Co., Ltd. raden we onze klanten aan een adequate voorraad reservepakkingen aan te houden om ervoor te zorgen dat ze niet in de verleiding komen om een pakking in geval van nood opnieuw te gebruiken.
Vraag 2: Hoe selecteer ik het juiste materiaal voor een ringvormige pakking?
Antwoord: De keuze van het materiaal is afhankelijk van de procesvloeistof, de bedrijfstemperatuur en de vereiste corrosieweerstand. Voor niet-corrosieve toepassingen bij lage temperaturen is zacht ijzer of koolstofarm staal voldoende. Voor de meeste raffinaderij- en petrochemische toepassingen wordt roestvrij staal 304 of 316 aanbevolen. Voor toepassingen bij hoge temperaturen of zeer corrosieve toepassingen kunnen exotische legeringen zoals Inconel of Monel nodig zijn. Ons technische team kan specifieke aanbevelingen doen op basis van uw procesomstandigheden.
Vraag 3: Wat is het verschil tussen een ringvormige pakking van het R-type, het RX-type en het BX-type?
Antwoord: Het R-type is de standaard ovale of achthoekige pakking die in de meeste toepassingen wordt gebruikt. Het RX-type heeft een aangepaste geometrie die zorgt voor een effectievere afdichting bij hogere drukken. Het BX-type is ontworpen voor extreem hoge drukken en heeft een drukbekrachtigd ontwerp. Elk type heeft een specifieke groefgeometrie en drukwaarde. Onze fabriek produceert alle drie de typen en wij kunnen u helpen bij het selecteren van de juiste voor uw toepassing.
Vraag 4: Hoe weet ik of een ringverbindingspakking beschadigd is?
Antwoord: Een beschadigde ringverbindingspakking kan zichtbare krassen, deuken of corrosie vertonen. Het kan ook onrond zijn vervormd of een afgeplatte dwarsdoorsnede hebben. Als een van deze symptomen aanwezig is, mag de pakking niet worden gebruikt. Zelfs een klein defect kan ervoor zorgen dat de pakking niet goed afdicht. Inspecteer de pakking altijd zorgvuldig vóór installatie.
Vraag 5: Wat is de maximale drukwaarde van een ringvormige pakking?
Antwoord: De maximale drukwaarde van een Ring Joint Gasket is afhankelijk van het type en materiaal. R-type pakkingen zijn doorgaans geschikt voor 5.000 psi (345 bar). Pakkingen van het RX-type zijn geschikt voor 10.000 psi (690 bar). Pakkingen van het BX-type zijn geschikt voor 15.000 psi (1.034 bar) of hoger. Het werkelijke drukvermogen is ook afhankelijk van het flensvermogen en de boutbelasting. Onze fabriek kan specifieke drukwaarden leveren voor elk pakkingtype en materiaal.
De Ring Joint Gasket is een cruciaal onderdeel in de inspanningen om ongepland onderhoud en productieverlies in industriële hogedruksystemen te verminderen. Dankzij de metaal-op-metaal afdichting, het drukbekrachtigde ontwerp en de weerstand tegen uitbarsting is dit de meest betrouwbare afdichtingsoplossing voor veeleisende toepassingen. Door het juiste materiaal te selecteren, de pakking op de juiste manier te installeren en een preventief onderhoudsprogramma te volgen, kunnen operators pakkinggerelateerde storingen vrijwel elimineren. Het resultaat is een hogere uptime, lagere onderhoudskosten en een veiligere werkomgeving.
Bij Ningbo Kaxite Sealing Materials Co., Ltd. produceert onze fabriek al meer dan twintig jaar ringverbindingspakkingen. Wij bieden een compleet assortiment standaard- en op maat gemaakte pakkingen in verschillende materialen. Ons technisch team is beschikbaar om te helpen met materiaalselectie, installatietraining en foutanalyse. Wij streven ernaar onze klanten te helpen het hoogste niveau van betrouwbaarheid en veiligheid in hun activiteiten te bereiken.
Neem vandaag nog contact op met Ningbo Kaxite Sealing Materials Co., Ltdvoor meer informatie over onze Ring Joint-pakkingen en hoe deze uw ongepland onderhoud en productieverlies kunnen verminderen.
