Op een offshore olieplatform in de Noordzee werkt een hogedrukgasleiding bij 350 bar en 120°C. De flenzen die de leidingdelen verbinden zijn afgedicht metRingverbindingspakkingengemaakt van SS316L roestvrij staal. Deze pakkingen moeten niet alleen bestand zijn tegen de extreme druk en temperatuur van de procesvloeistof, maar ook tegen de meedogenloze aanval van zoutnevel, vochtigheid en de constante beweging van de zee. Een defecte pakking is hier geen klein ongemak; het is een catastrofale gebeurtenis die kan leiden tot brand, explosies, milieurampen en verlies van mensenlevens. De keuze van het pakkingmateriaal is daarom een van de meest kritische beslissingen in de offshore-engineering. SS316L is in deze omgevingen het voorkeursmateriaal voor ringverbindingspakkingen gebleken, omdat het een unieke combinatie van corrosieweerstand, mechanische sterkte en thermische stabiliteit biedt die geen enkel ander materiaal tegen vergelijkbare kosten kan evenaren.
Ringverbindingspakkingen zijn metalen afdichtingen die worden gebruikt in toepassingen onder hoge druk en hoge temperaturen. Ze zijn ontworpen om in een speciaal bewerkte groef op het flensvlak te passen, waardoor een metaal-op-metaal afdichting ontstaat wanneer de flenzen aan elkaar worden vastgeschroefd. De afdichtende werking is afhankelijk van de vervorming van het pakkingmateriaal in de groef, waardoor een strakke, lekvrije verbinding ontstaat. Het materiaal van de pakking bepaalt het vermogen ervan om de corrosieve en mechanische spanningen van de toepassing te weerstaan. SS316L, een koolstofarme versie van het standaard 316 roestvrij staal, is bijzonder geschikt voor maritieme en offshore-omgevingen vanwege zijn uitstekende weerstand tegen chlorideputjes en spleetcorrosie. BijNingbo Kaxite afdichtingsmaterialen Co., Ltd.Onze fabriek produceert al meer dan 15 jaar ringverbindingspakkingen van SS316L en andere hoogwaardige legeringen, en we hebben onze materiaalselectie en productieprocessen verfijnd om aan de meest veeleisende eisen van de offshore-industrie te voldoen.
Het mariene milieu is een van de meest corrosieve, natuurlijk voorkomende omgevingen op aarde. Zeewater bevat ongeveer 3,5% opgeloste zouten, voornamelijk natriumchloride, samen met kleinere hoeveelheden magnesium-, calcium- en kaliumzouten. Deze zouten maken zeewater tot een uitstekende elektrolyt, die elektrochemische corrosieprocessen versnelt. Bij metalen onderdelen zorgt de combinatie van chloride-ionen, opgeloste zuurstof en vocht voor een meedogenloze aanval die ervoor kan zorgen dat zelfs hoogwaardige materialen na verloop van tijd afbreken. Bij offshore-toepassingen zijn de uitdagingen nog groter. De atmosfeer is verzadigd met zoutnevel, de temperaturen schommelen tussen tropische hitte en arctische kou, en de mechanische spanningen zijn intens. De onderstaande tabel vat de belangrijkste corrosie-uitdagingen in maritieme en offshore-omgevingen samen.
| Corrosie-uitdaging | Beschrijving | Impact op pakkingen |
| Chloride-putting | Gelokaliseerde aanval door chloride-ionen | Gaatjes en oppervlaktedegradatie |
| Spleetcorrosie | Aanval in stagnerende gebieden | Afbraak op afdichtingsoppervlakken |
| Galvanische corrosie | Verschillende metalen in contact | Versnelde corrosie van minder edel metaal |
| Spanningscorrosiescheuren | Corrosie onder trekspanning | Plotseling scheuren en falen |
| Erosie Corrosie | Vloeistofstroom met hoge snelheid | Mechanische verwijdering van beschermend oxide |
De gevolgen van corrosie in ringverbindingspakkingen zijn ernstig. Een gecorrodeerde pakking kan zijn afdichtingskracht verliezen, wat tot lekkages kan leiden. Een gebarsten pakking kan catastrofaal falen. Op een offshore olie- of gasplatform kan bij een lek in de pakking brandbare koolwaterstoffen vrijkomen, waardoor er brand- of explosiegevaar ontstaat. In een maritieme pijpleiding kan een lek milieuvervuiling veroorzaken. In een ontziltingsinstallatie kan een lek de waterkwaliteit in gevaar brengen. De keuze voor een corrosiebestendig materiaal zoals SS316L is daarom niet alleen een kwaliteitsvoorkeur; het is een veiligheidsvereiste. Onze fabriek in Kaxite heeft uitgebreide ervaring met het leveren van ringverbindingspakkingen voor maritieme en offshore-toepassingen, en we begrijpen het cruciale belang van materiaalkeuze in deze omgevingen.
Bij het selecteren van een materiaal voor ringverbindingspakkingen in maritieme en offshore-omgevingen moeten ingenieurs kiezen uit een reeks opties, waaronder koolstofstaal, roestvrij staal, duplex roestvrij staal en exotische legeringen zoals Inconel en Monel. Elk materiaal heeft zijn eigen combinatie van corrosieweerstand, mechanische sterkte en kosten. SS316L heeft vaak de voorkeur omdat deze voor veel maritieme toepassingen de beste balans tussen prestaties en kosten biedt. Om te begrijpen waarom, is het nuttig om SS316L te vergelijken met andere veel voorkomende materialen. Onderstaande tabel geeft een vergelijking van de belangrijkste eigenschappen van deze materialen.
| Materiaal | Corrosiebestendigheid in zeewater | Mechanische sterkte | Kosten | Typische toepassing |
| Koolstofstaal | Slecht (vereist coating) | Hoog | Laag | Niet-kritische, droge toepassingen |
| SS304 | Matig (putvorming in chloriden) | Hoog | Laag | Algemeen gebruik, milde omgevingen |
| SS316L | Uitstekend (bestand tegen chlorideputjes) | Hoog | Medium | Maritiem, offshore, chemische verwerking |
| Duplex RVS | Uitstekend | Zeer hoog | Hoog | Maritiem onder hoge druk en hoge temperatuur |
| Inconel 625 | Uitstekend | Zeer hoog | Zeer hoog | Extreme omgevingen, zuur gas |
| Monel 400 | Uitstekend | Hoog | Hoog | Zeewaterleidingen, warmtewisselaars |
Het belangrijkste voordeel van SS316L ten opzichte van SS304 is het molybdeengehalte. SS316L bevat 2-3% molybdeen, wat de weerstand tegen putcorrosie en spleetcorrosie in chloridehoudende omgevingen aanzienlijk verbetert. SS304, dat geen molybdeen bevat, is gevoelig voor putvorming in zeewater, vooral in stilstaande gebieden waar chloriden zich kunnen concentreren. Duplex roestvrij staal biedt een nog hogere sterkte en corrosieweerstand, maar is duurder en moeilijker te bewerken. Inconel en Monel bieden de hoogste niveaus van corrosieweerstand, maar hun kosten kunnen voor veel toepassingen onbetaalbaar zijn. SS316L biedt de beste combinatie van corrosieweerstand, mechanische sterkte en kosten voor de meeste maritieme en offshore Ring Joint Gaskets-toepassingen.
De "L" in SS316L staat voor "koolstofarm". Standaard SS316 heeft een maximaal koolstofgehalte van 0,08%, terwijl SS316L een maximaal koolstofgehalte heeft van 0,03%. Dit verschil lijkt misschien klein, maar het heeft een aanzienlijke invloed op de prestaties van het materiaal bij lassen en toepassingen bij hoge temperaturen. Wanneer austenitische roestvaste staalsoorten zoals SS316 worden verwarmd tot temperaturen tussen 425°C en 815°C, vormen zich chroomcarbideprecipitaten aan de korrelgrenzen. Dit proces staat bekend als sensibilisatie. Door de vorming van chroomcarbiden worden de omringende gebieden van chroom uitgeput, waardoor hun corrosieweerstand afneemt. In een mariene omgeving zijn gevoelige gebieden zeer gevoelig voor intergranulaire corrosie. Door het koolstofgehalte te verminderen minimaliseert SS316L de vorming van chroomcarbiden, waardoor het bestand is tegen sensibilisatie en intergranulaire corrosie.
Het lage koolstofgehalte van SS316L verbetert ook de lasbaarheid. Wanneer SS316 wordt gelast, kan de door hitte beïnvloede zone gevoelig worden als het koolstofgehalte te hoog is. SS316L kan bij de meeste toepassingen worden gelast zonder warmtebehandeling na het lassen, omdat het lage koolstofgehalte sensibilisatie voorkomt. Dit is vooral belangrijk voor ringverbindingspakkingen, die kunnen worden vervaardigd door lassen of machinaal bewerken. De onderstaande tabel vat de belangrijkste chemische en mechanische eigenschappen van SS316L samen.
| Eigendom | Specificatie |
| Koolstof (C) max | 0,03% |
| Chroom (Cr) | 16 - 18% |
| Nikkel (Ni) | 10 - 14% |
| Molybdeen (Mo) | 2 - 3% |
| Mangaan (Mn) max | 2,0% |
| Silicium (Si) max | 0,75% |
| Fosfor (P) max | 0,045% |
| Zwavel (S) max | 0,030% |
| Treksterkte | 485 - 690 MPa |
| Opbrengststerkte (0,2% offset) | 170 - 310 MPa |
| Verlenging | 40% min |
| Hardheid (Rockwell B) | Maximaal 95 |
Bij Ningbo Kaxite Sealing Materials Co., Ltd. gebruikt onze fabriek alleen gecertificeerd SS316L-materiaal van gerenommeerde leveranciers. Van elke partij materiaal die we ontvangen, verifiëren we de chemische samenstelling en mechanische eigenschappen. We voeren ook intergranulaire corrosietests uit op onze afgewerkte pakkingen om er zeker van te zijn dat ze voldoen aan de vereisten van ASTM A262 Praktijk E. Deze strenge kwaliteitscontrole zorgt ervoor dat onze Ring Joint-pakkingen betrouwbare prestaties leveren in de meest veeleisende maritieme en offshore-omgevingen.
De prestaties van een Ring Joint Gasket zijn niet alleen afhankelijk van het materiaal, maar ook van de geometrie ervan. De pakking is ontworpen om in een groef op het flensvlak te passen. Wanneer de flenzen aan elkaar worden bevestigd, wordt de pakking samengedrukt en vervormt het materiaal om de groef te vullen en een afdichting te creëren. De vorm van de pakking en de groef bepalen het afdichtingsmechanisme. Er zijn verschillende standaard Ring Joint Gasket-profielen, elk met zijn eigen kenmerken. De meest voorkomende zijn de typen R, RX en BX. Het R-type is een ovale of achthoekige ring die in standaardtoepassingen wordt gebruikt. Het RX-type is een gemodificeerde ovale ring die wordt gebruikt in toepassingen met hogere druk. Het BX-type is een zeshoekige ring die wordt gebruikt in toepassingen met hoge druk en hoge temperaturen. De onderstaande tabel vat de belangrijkste kenmerken van deze profielen samen.
| Profiel | Vorm | Drukclassificatie | Typische toepassing |
| R | Ovaal of achthoekig | Tot 10.000 psi | Algemeen gebruik, putmonden |
| RX | Gemodificeerd ovaal | Tot 15.000 psi | Hogere druk, zure service |

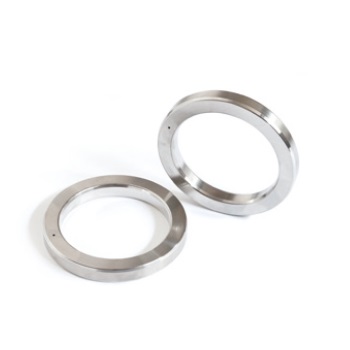

| BX | Zeshoekig | Tot 20.000 psi | Hoge druk, hoge temperatuur |
De profielkeuze hangt af van de druk, temperatuur en de aard van de vloeistof die wordt afgedicht. Het R-type komt het meest voor en is geschikt voor een breed scala aan toepassingen. Het RX-type wordt gebruikt in toepassingen met hogere druk en heeft een iets andere geometrie die de afdichtingsprestaties verbetert. Het BX-type wordt gebruikt in de meest veeleisende toepassingen en is ontworpen om een betrouwbare afdichting te bieden bij drukken tot 20.000 psi. Bij Ningbo Kaxite Sealing Materials Co., Ltd. produceert onze fabriek ringverbindingspakkingen in al deze profielen, in een reeks maten die passen bij standaard flensspecificaties.
De volgende tabel bevat de belangrijkste prestatiespecificaties voor onze SS316L-ringverbindingspakkingen. Deze specificaties zijn gebaseerd op standaardtesten en dienen als referentie voor ingenieurs en inkoopspecialisten.
| Parameter | Specificatie | Teststandaard |
| Materiaal | SS316L (UNS S31603) | ASTM A182, ASTM A479 |
| Hardheid | ≤ 160 HBW | ASTM E10 |
| Treksterkte | ≥ 485 MPa | ASTM E8 |
| Opbrengststerkte | ≥ 170 MPa | ASTM E8 |
| Verlenging | ≥ 40% | ASTM E8 |
| Intergranulaire corrosie | Doorgang | ASTM A262 Praktijk E |
| Maximale bedrijfstemperatuur | 800°C (continu) | — |
| Maximale bedrijfsdruk | 20.000 psi (afhankelijk van profiel) | — |
| Oppervlakteafwerking | Ra 1,6 µm maximaal | — |
| Standaard maten | R-, RX-, BX-profielen volgens API 6A | API6A |
In onze fabriek vervaardigen wij ringverbindingspakkingen om aan deze specificaties en meer te voldoen. Voor speciale toepassingen kunnen wij ook pakkingen op maat produceren. Ons kwaliteitscontroleproces omvat dimensionale inspectie, materiaalcertificering en prestatietests. Bij elke bestelling verstrekken wij een conformiteitscertificaat, waarin de materiaalsamenstelling, mechanische eigenschappen en testresultaten worden gedocumenteerd. Dit documentatieniveau is essentieel voor offshore-toepassingen, waar traceerbaarheid en kwaliteitsborging van cruciaal belang zijn.
Vraag 1: Wat is het verschil tussen SS316 en SS316L ringverbindingspakkingen?
Antwoord: Het belangrijkste verschil is het koolstofgehalte. SS316 heeft een maximaal koolstofgehalte van 0,08%, terwijl SS316L een maximaal koolstofgehalte heeft van 0,03%. Het lagere koolstofgehalte van SS316L maakt het bestand tegen sensibilisatie en intergranulaire corrosie, wat belangrijk is bij las- en hogetemperatuurtoepassingen. Voor maritieme en offshore-omgevingen heeft SS316L over het algemeen de voorkeur vanwege zijn superieure corrosieweerstand.
Vraag 2: Kunnen SS316L-ringverbindingspakkingen worden gebruikt bij zuurgasgebruik?
Antwoord: SS316L wordt niet aanbevolen voor zuurgastoepassingen (H2S-bevattende omgevingen) omdat het gevoelig is voor spanningsscheuren door sulfide. Voor zuurgastoepassingen is doorgaans een harder materiaal zoals Inconel 625 of duplex roestvrij staal vereist. De keuze van het pakkingmateriaal moet gebaseerd zijn op de specifieke samenstelling en omstandigheden van de procesvloeistof. Ons technisch team kan u adviseren over het beste materiaal voor uw toepassing.
Vraag 3: Wat is de maximale temperatuur die SS316L-ringverbindingspakkingen kunnen weerstaan?
Antwoord: SS316L-ringverbindingspakkingen zijn bestand tegen continue bedrijfstemperaturen tot 800°C. Bij temperaturen boven 425°C kan het materiaal echter gevoelig zijn voor sensibilisatie als het niet goed is gestabiliseerd. Voor toepassingen bij hoge temperaturen is het belangrijk om te verifiëren dat het materiaal een goede warmtebehandeling heeft ondergaan en is getest op intergranulaire corrosieweerstand. Onze fabriek biedt certificering van interkristallijne corrosietests voor alle hogetemperatuurpakkingen.
Vraag 4: Hoe selecteer ik het juiste Ring Joint Gasket-profiel voor mijn toepassing?
Antwoord: De keuze van het profiel hangt af van de druk, temperatuur en de aard van de vloeistof. Het R-type is geschikt voor algemene toepassingen tot 10.000 psi. Het RX-type wordt gebruikt voor hogere drukken tot 15.000 psi. Het BX-type wordt gebruikt voor de meest veeleisende toepassingen tot 20.000 psi. De flensspecificatie bepaalt ook het vereiste profiel. Ons technisch team kan u helpen bij het selecteren van het juiste profiel voor uw specifieke toepassing.
Vraag 5: Welke documentatie wordt meegeleverd met SS316L-ringverbindingspakkingen?
Antwoord: Bij elke bestelling leveren wij een conformiteitscertificaat, waarin de materiaalsamenstelling, mechanische eigenschappen en testresultaten worden gedocumenteerd. Dit omvat de chemische analyse, trekproefresultaten, hardheidstestresultaten en intergranulaire corrosietestresultaten. We bieden ook dimensionale inspectierapporten en een certificaat voor traceerbaarheid van materialen. Deze documentatie is essentieel voor kwaliteitsborging en naleving van de regelgeving in maritieme en offshore-toepassingen.
SS316L-ringverbindingspakkingen zijn de ideale keuze voor maritieme en offshore-toepassingen omdat ze een unieke combinatie bieden van corrosieweerstand, mechanische sterkte en thermische stabiliteit. Het molybdeengehalte van SS316L biedt uitstekende weerstand tegen putcorrosie door chloride en spleetcorrosie, terwijl het lage koolstofgehalte sensibilisatie en intergranulaire corrosie voorkomt. Het materiaal kan tot een verscheidenheid aan profielen worden bewerkt om aan de druk- en temperatuurvereisten van de toepassing te voldoen. En het kan worden gecertificeerd om aan de strengste kwaliteitsnormen te voldoen. Bij Ningbo Kaxite Sealing Materials Co., Ltd. beschikt onze fabriek over de expertise en de apparatuur om SS316L ringverbindingspakkingen te vervaardigen die voldoen aan de meest veeleisende eisen van de offshore-industrie.
Of u nu een nieuw offshore-platform ontwerpt of een bestaand platform onderhoudt, wij nodigen u uit om contact op te nemen met ons technische team om uw pakkingvereisten te bespreken. We kunnen gedetailleerde productspecificaties, materiaalcertificeringen en toepassingsondersteuning bieden. Onze toewijding aan kwaliteit en klanttevredenheid heeft ons tot een vertrouwde partner gemaakt voor afdichtingsoplossingen over de hele wereld.
Neem vandaag nog contact op met Ningbo Kaxite Sealing Materials Co., Ltdom uw vereisten voor Ring Joint Gasket te bespreken en te ontdekken hoe onze SS316L-pakkingen kunnen voldoen aan de uitdagingen van uw maritieme en offshore-toepassingen.
