Als u door een chemische verwerkingsfaciliteit loopt, vindt u een complex netwerk van leidingen, vaten en warmtewisselaars, allemaal met elkaar verbonden door flensverbindingen. Deze verbindingen zijn de potentiële zwakke punten, en ze zijn afhankelijk van een bescheiden maar cruciaal onderdeel: de pakking. Tientallen jaren lang waren spiraalgewonden pakkingen of zelfs eenvoudige niet-asbest plaatmaterialen vaak de standaard in de industrie. Er is echter een fundamentele verandering gaande.Gegolfde metalen pakkingen(CMG's) worden in snel tempo de standaard voor kritische afdichtingstoepassingen, en met goede reden. Ze bieden een unieke combinatie van veerkracht, temperatuurbestendigheid en afdichtingsbetrouwbaarheid die ongeëvenaard is door veel traditionele alternatieven. Bij Ningbo Kaxite Sealing Materials Co., Ltd. loopt onze fabriek voorop in deze revolutie en produceert hoogwaardige gegolfde metalen pakkingen die de meest uitdagende afdichtingsproblemen in chemische fabrieken, raffinaderijen en petrochemische faciliteiten wereldwijd oplossen.
De groeiende voorkeur voor gegolfde metalen pakkingen is niet alleen een trend; het is een logisch antwoord op de toenemende eisen van moderne chemische processen. Planten werken bij hogere drukken en temperaturen om de efficiëntie te verbeteren. Ze verwerken agressievere en giftigere media, waarbij lekken niet alleen kostbaar zijn, maar ook potentieel rampzalig. De milieu- en veiligheidsvoorschriften worden aangescherpt, waardoor emissies vrijwel nul zijn. In dit uitdagende landschap valt de gegolfde metalen pakking op. Het unieke gegolfde profiel zorgt voor een uitzonderlijke terugvering en veerkracht, waardoor de onvermijdelijke thermische en drukschommelingen van een proces worden gecompenseerd. Deze veerkracht zorgt voor een goede afdichting op de lange termijn, waardoor diffuse emissies worden verminderd en de noodzaak van voortdurend opnieuw aandraaien wordt geëlimineerd. In dit artikel zullen we de technische principes, materiaalkunde en praktische toepassingen onderzoeken die golfkartonpakkingen tot de voorkeurskeuze maken voor de chemische industrie, en we zullen een gedetailleerd, technisch overzicht geven van de specificaties en best practices voor het gebruik ervan.
In de chemische proceswereld is de ‘steady state’ een mythe. Real-world operaties worden gekenmerkt door thermische uitzetting en krimp, drukstoten en trillingen. Deze cyclische spanningen zijn de voornaamste vijand van een betrouwbare flensafdichting. Traditionele vlakke pakkingen, zoals niet-asbestplaten, kunnen bij initiële boutbelasting permanent "verharden". Dit betekent dat ze na verloop van tijd hun veerkracht en elasticiteit verliezen. Wanneer de flens een thermische cyclus doormaakt, kan de uitzetting de pakking verder samendrukken, en wanneer deze afkoelt, kan de pakking niet terugveren om voldoende afdichtingsdruk te behouden. Dit verlies aan boutkracht leidt tot lekkages. Een gegolfde metalen pakking is fundamenteel anders. De kern is een dun, gegolfd metalen profiel dat fungeert als een reeks veren. Wanneer het wordt samengedrukt, faalt het plastisch niet op dezelfde manier; het behoudt aanzienlijke elastische energie.

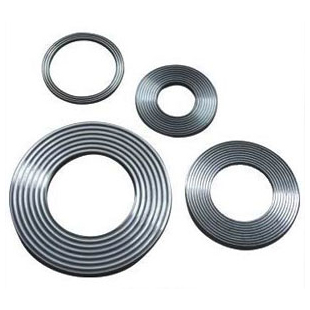

Om dit te visualiseren, stel je het verschil voor tussen een plat vel karton en een doos van golfkarton. Het vlakke laken vouwt en kreukt gemakkelijk en verliest zijn kracht. De golfkartonnen doos is echter stijf en kan terugveren. Hetzelfde principe geldt voor pakkingen. Het gegolfde profiel in onze gegolfde metalen pakkingen zorgt voor een hoge mate van flexibiliteit en herstel. Een recent onderzoek door een toonaangevend Europees afdichtingsinstituut heeft de "kruiprelaxatie" van verschillende typen pakkingen gemeten. Kruiprelaxatie is het verlies van spanning op de bout in de loop van de tijd. Na 1000 uur bij 300°C had een standaard pakking van samengeperste vezels meer dan 60% van zijn initiële spanning verloren. Een flexibele grafietpakking verloor ongeveer 35%. Onze gegolfde metalen pakkingen verloren daarentegen minder dan 15% van hun initiële spanning. Dit uitzonderlijke behoud van de boutkracht betekent dat de flens langer afgedicht blijft, zelfs als het systeem zware thermische en drukwisselingen ondergaat.
Deze veerkracht gaat niet alleen over afdichting; het gaat ook om veiligheid en kosten. Bij veel processen kan het detecteren van een klein lek lastig zijn, waardoor dure gasdetectieapparatuur nodig is. Wanneer er een lek wordt gedetecteerd, moet de installatie vaak worden stilgelegd om de pakking opnieuw vast te draaien of te vervangen. Voor een chemische fabriek kan een stillegging tienduizenden dollars per uur aan verloren productie kosten. Door de afdichting op de lange termijn te behouden, verminderen gegolfde metalen pakkingen de frequentie van deze kostbare en ontwrichtende interventies. Het "terugverende" kenmerk van de gegolfde kern zorgt ervoor dat de pakking de differentiële beweging tussen flenzen kan opvangen, waardoor de afdichting wordt beschermd en diffuse emissies worden voorkomen. Deze betrouwbaarheid is de belangrijkste reden waarom onderhoudsmanagers steeds vaker gegolfde metalen pakkingen specificeren voor hun meest kritische en uitdagende toepassingen.
Een van de meest uitdagende afdichtingsscenario's bij chemische processen is een lagedrukflens met een grote diameter. Denk aan een mangat voor een opslagtank, een kanaal met een grote diameter of een warmtewisselaardeksel. Deze flenzen zijn vaak moeilijk af te dichten omdat ze een zeer groot oppervlak hebben, maar er kan slechts een beperkte hoeveelheid boutkracht worden uitgeoefend zonder de flens zelf te vervormen. Bovendien zijn de flensvlakken bij deze toepassingen vaak beschadigd, putjes of verkeerd uitgelijnd als gevolg van eerdere pakkingsveranderingen of eenvoudigweg vanwege de grootte van de constructie. Een traditionele vlakke pakking vereist een zeer hoge oppervlaktedruk om een afdichting te creëren, maar op een grote flens is het bereiken van deze uniforme druk vrijwel onmogelijk.
Dit is waar het genie van het Corrugated Metal Gasket-ontwerp schittert. Het gegolfde patroon creëert een reeks zeer geconcentreerde afdichtingslijnen. In plaats van een hoge gemiddelde druk over het gehele pakkingvlak te vereisen, concentreert het de beschikbare boutbelasting op deze smalle contactzones. Dit betekent dat een gegolfde metalen pakking zelfs bij relatief lage boutbelastingen een lekdichte afdichting kan bereiken. Het vermogen om zich te conformeren aan onregelmatigheden aan het oppervlak is een ander cruciaal voordeel. De gegolfde kern fungeert als een flexibel diafragma dat kan worden samengedrukt en zich kan aanpassen aan onvolkomenheden in het oppervlak, wat essentieel is bij het afdichten van grote, soms kromgetrokken flenzen. Standaard vlakke pakkingen kunnen deze gaten en onvolkomenheden eenvoudigweg niet overbruggen zonder uitgebreide reparatie aan het flensvlak, een duur en tijdrovend proces.
Dit prestatievoordeel vertaalt zich rechtstreeks in reële kostenbesparingen. Als in het verleden een tank met een grote diameter lekte, was de oplossing vaak om de tank te isoleren, leeg te laten lopen en een lasser het flensvlak te laten repareren, of om een aangepast bewerkingsproces te gebruiken. Dit vergde vaak wekenlange voorbereiding en aanzienlijke kosten. Met gegolfde metalen pakkingen worden veel van deze problemen opgelost op pakkingniveau. Onze fabriek,Ningbo Kaxite afdichtingsmaterialen Co., Ltd., produceert gegolfde metalen pakkingen in maten tot enkele meters in diameter, voor drukken zo laag als enkele millibar, en voor vacuümomstandigheden. Het vermogen van de pakking om bij zulke lage boutbelastingen een betrouwbare afdichting te bieden, gecombineerd met de tolerantie voor onvolkomenheden in het oppervlak, maakt het de beste oplossing voor deze problematische, grootschalige toepassingen. Dankzij deze mogelijkheid kunnen fabrieken kostbare stilstand en flensreparaties vermijden, waardoor de activiteiten draaiende blijven en de onderhoudsbudgetten worden verlaagd.
Het selecteren van de juiste gegolfde metalen pakking voor een specifieke chemische verwerkingstoepassing vereist een duidelijk begrip van de bedrijfsomstandigheden en de technische specificaties van de pakking. Een mismatch kan leiden tot voortijdige uitval, lekkages en potentiële gevaren. De onderstaande tabel biedt een gedetailleerde specificatiegids voor ons standaardassortiment gegolfde metalen pakkingen, waarin de technische reden achter elke parameter wordt benadrukt. Voor complexe toepassingen bieden wij echter een volledige engineeringservice op maat om een pakking te ontwerpen die perfect bij uw flens past.
| Parameter | Standaardspecificatie | Technische grondgedachte en toepassingsimpact |
| Kernmateriaal | SS304, SS316, SS316L, titanium | Bepaalt de corrosieweerstand en het temperatuurvermogen. SS316L is gebruikelijk voor de meeste chemische diensten. Titanium voor ernstige corrosie en hoge temperatuurbestendigheid. |
| Kerndikte (mm) | 0,20 - 0,40 | Dikkere kernen (0,30-0,40 mm) zorgen voor een grotere veerkracht en hebben de voorkeur voor flenzen met lage druk en grote diameter. Dunnere kernen (0,20 mm) zijn bedoeld voor hogedruksystemen die minimale ontspanning vereisen. |
| Golfhoogte (mm) | 2,5 - 4,0 | De steek is de afstand tussen de golfpieken. Een kleinere steek (2,5 mm) zorgt voor meer afdichtingslijnen, beter voor toepassingen met lage boutbelasting. Een grotere steek (4,0 mm) is voor hogedruktoepassingen. |
| Golfhoogte (mm) | 0,8 - 1,5 | Bepaalt de samendrukbaarheid en terugvering. Hogere hoogten zorgen voor meer flensbeweging en betere oppervlakteconformiteit. |
| Materiaal afdichtingselement | Flexibel Grafiet, PTFE, Mica | Flexibel grafiet is het meest gebruikelijk en biedt uitstekende temperatuur- en chemische bestendigheid. PTFE is voor agressieve chemicaliën bij lagere temperaturen. Mica is voor ultrahoge temperaturen. |
| Dichtheid afdichtingselement (g/cm³) | 1,0 - 1,2 (grafiet) | Een hogere dichtheid vermindert de porositeit en kruip, maar kan moeilijker samen te drukken zijn. Een standaarddichtheid is een goede balans. |
| Maximale ontwerptemperatuur (°C) | Tot 650°C (met Mica) | Dit is de kritische grens. Als u deze overschrijdt, kan de kern of het afdichtingselement beschadigd raken, wat kan leiden tot defecten aan de afdichting. |
| Maximale ontwerpdruk (bar) | Tot 250 bar | Bepaalt de minimale boutbelasting en de vereiste pakkingsterkte. Hogere drukken vereisen een dikkere of sterkere kern. |
| Aanbevolen pakkingspanning (N/mm²) | 50 - 150 | Dit is de drukspanning die nodig is om een afdichting te bereiken. Te laag en de flens zal lekken; te hoog en kan de pakking of flens beschadigen. |
| Lekkagepercentage (ASTM F37) | < 0,001 ml/min | Dit is de maatstaf voor afdichtingsprestaties, die het vermogen van de pakking aangeeft om diffuse emissies te voorkomen. |
Bij het selecteren van een gegolfde metalen pakking gaat het niet alleen om de individuele materiaalspecificaties; het gaat om het begrijpen van de interactie tussen de pakking en de flens. De boutbelasting moet voldoende zijn om de pakking samen te drukken en de vereiste afdichtingsspanning te genereren, maar niet zo hoog dat de kern hierdoor wordt verpletterd. De afwerking van het flensoppervlak en de parallelliteit spelen ook een cruciale rol. Voor een optimale afdichting adviseren wij een flensoppervlakteafwerking van Ra 3,2 tot 6,3 µm. Bij Kaxite gebruikt ons technische team geavanceerde eindige-elementenanalyse (FEA) om het gedrag van de pakking onder specifieke boutbelastingen en -drukken te simuleren. Hierdoor kunnen wij het optimale pakkingontwerp en een gecontroleerde koppelprocedure aanbevelen, waardoor een betrouwbare en lekvrije verbinding wordt gegarandeerd die voldoet aan de strengste emissienormen.
De chemische industrie is ongelooflijk divers en verwerkt alles, van goedaardige koolwaterstoffen tot agressieve zuren, bijtende stoffen en oplosmiddelen. Er bestaat geen enkele “universele” pakking die bestand is tegen alle chemische omgevingen. De ware kracht van de gegolfde metalen pakking ligt in de aanpasbaarheid ervan. Door het kernmetaal en het bekledingsmateriaal (of het afdichtingselement) zorgvuldig te selecteren, kan de pakking nauwkeurig worden ontworpen voor de specifieke media en bedrijfsomstandigheden. Deze flexibiliteit is de reden dat ze steeds vaker worden gespecificeerd ten opzichte van standaard spiraalgewonden pakkingen, die een beperkter aantal constructiemogelijkheden hebben. Bij Ningbo Kaxite Sealing Materials Co., Ltd. produceren we gegolfde metalen pakkingen met een breed scala aan materiaalcombinaties om te voldoen aan de veeleisende eisen van de chemische, petrochemische en farmaceutische industrie.
Het kernmetaal zorgt voor de structurele sterkte en veerkracht. Voor algemene chemische toepassingen is SS316L een veelzijdige keuze, die goede weerstand biedt tegen een breed scala aan media en bedrijfstemperaturen. Voor meer corrosieve omgevingen, zoals omgevingen waarin chloriden of zuren voorkomen, worden hogere legeringen zoals Hastelloy C276 of Inconel 625 aanbevolen. Voor toepassingen bij extreem hoge temperaturen, zoals die in raffinaderijovens, worden legeringen op basis van titanium of nikkel gebruikt. Onze fabriek houdt een uitgebreide inventaris bij van deze speciale metalen, waardoor een snelle productie mogelijk is. De keuze van het afdichtingselement is even kritisch. De meest voorkomende keuze is flexibel grafiet, dat uitstekende hittebestendigheid (tot 650°C) en chemische compatibiliteit met de meeste koolwaterstoffen en stoom biedt. Grafiet is echter niet geschikt voor sterk oxiderende zuren, omdat het kan oxideren en zijn afdichtende eigenschappen kan verliezen. In deze gevallen gebruiken we een bekledingsmateriaal van PTFE of zijn gewijzigde vormen, die chemisch inert zijn.
Daarnaast bieden wij innovatieve ontwerpen aan, zoals een ‘Dual Sealing Layer’ constructie. Hierbij worden twee verschillende afdichtingselementen gebruikt, bijvoorbeeld een grafietbinnenlaag voor primaire afdichting en een PTFE-buitenring voor bescherming tegen media die grafiet zouden aantasten. Een ander geavanceerd ontwerp is de toevoeging van een binnen- en buitensteunring. Een binnenring voorkomt dat de pakking onder druk naar binnen bezwijkt (vooral belangrijk bij hoge drukken), terwijl een buitenring corrosiebescherming biedt en helpt bij het centreren. Dit niveau van maatwerk is de reden waarom gegolfde metalen pakkingen de standaard worden voor veiligheidskritische en hoogwaardige toepassingen. Een voorbeeld hiervan: een grote farmaceutische fabrikant kampte met vervuilingsproblemen in een zeer zuiver watercircuit als gevolg van extraheerbare materialen uit standaardpakkingen. Onze fabriek ontwierp een gegolfde metalen pakking met een stevige PTFE-bekleding en een SS316L-kern die alle extraheerbare stoffen elimineerde, wat een zuivere, schone afdichting opleverde. Dit soort maatwerkoplossingen is alleen mogelijk met het flexibele ontwerpplatform van een gegolfde metalen pakking.
Vraag 1: Waarin verschilt een gegolfde metalen pakking qua prestaties van een spiraalgewonden pakking?
Antwoord: Het belangrijkste verschil ligt in het kernontwerp. Een spiraalgewonden pakking maakt gebruik van een spiraalvormig gewikkelde V-vormige metalen strip met een vulmiddel. Ze zijn uitstekend geschikt voor veel toepassingen, maar kunnen gevoelig zijn voor "uitblazen" als het vulmiddel beschadigd is. Een gegolfde metalen pakking maakt gebruik van een massieve, doorlopende gegolfde metalen kern, die zorgt voor een robuustere, stijvere structuur. Dit ontwerp biedt superieure weerstand tegen uitblazen en is beter bestand tegen ernstige thermische cycli. Hoewel spiraalgewonden pakkingen een goede keuze voor algemene doeleinden zijn, hebben gegolfde metalen pakkingen doorgaans de voorkeur voor flenzen met lage druk en grote diameter, en voor toepassingen waarbij schade aan het flensvlak of een verkeerde uitlijning een probleem is.
Vraag 2: Kan een gegolfde metalen pakking worden gebruikt op een flens met een zeer ruwe oppervlakteafwerking?
Antwoord: Ja, dit is een van hun belangrijkste voordelen. Het gegolfde profiel fungeert als een reeks flexibele veren die kunnen samendrukken en zich kunnen aanpassen aan onregelmatigheden in het oppervlak. Het zachte afdichtingselement (grafiet of PTFE) vult de microscopisch kleine gaten op, waardoor een afdichting ontstaat. Dit maakt ze ideaal voor het repareren van oude, gecorrodeerde flenzen zonder de kosten van het vernieuwen van het oppervlak. Wij raden echter altijd een redelijk glad en vlak flensvlak aan om een optimale afdichting te bereiken. Voor extreem ruwe flenzen kan een dikker afdichtingselement of een bekleding met een hogere dichtheid nodig zijn. Ons technisch team kan u adviseren over de beste oplossing voor uw specifieke aandoening.
Vraag 3: Welk aanhaalmoment moet ik gebruiken bij het vastschroeven van een gegolfde metalen pakking?
Antwoord: Er is geen enkele koppelwaarde. Het hangt af van de pakkingmaat, de boutmaat, de flenswaarde en het pakkingmateriaal. Het doel is om de aanbevolen pakkingspanning te bereiken (typisch 50-150 N/mm² voor gegolfde metalen pakkingen) zonder de kern te verpletteren. Bij elke door ons geleverde pakking bieden wij een gedetailleerde aanhaalprocedure, die wordt berekend op basis van uw specifieke flensontwerp. Deze procedure specificeert het koppel in ft-lbs of Nm, de aanhaalvolgorde en het aantal passages. Het is essentieel om deze procedure te volgen om een lekvrije afdichting te bereiken en schade te voorkomen. Overschrijd nooit het aanbevolen koppel.
Vraag 4: Zijn gegolfde metalen pakkingen geschikt voor vacuümservice?
Antwoord: Ja, absoluut. Gegolfde metalen pakkingen zijn uitstekend geschikt voor vacuümtoepassingen, inclusief hoogvacuüm. Hun stijve kern voorkomt dat ze in de flensopening worden getrokken, in tegenstelling tot sommige zachtere plaatpakkingen. Het gegolfde ontwerp zorgt ook voor een positieve afdichting, zelfs onder negatieve druk. Wij raden een ontwerp aan met een binnenste steunring om naar binnen inklappen te voorkomen en een afdichtingselement met hoge dichtheid om ontgassing te minimaliseren. Onze fabriek in Ningbo Kaxite Sealing Materials Co., Ltd. heeft gegolfde metalen pakkingen geleverd voor tal van vacuümtoepassingen, waaronder in de farmaceutische en halfgeleiderindustrie.
Vraag 5: Hoe bewaar ik gegolfde metalen pakkingen om hun integriteit te garanderen vóór installatie?
Antwoord: Gegolfde metalen pakkingen moeten in een schone, droge en koele omgeving worden bewaard. Ze moeten worden beschermd tegen vocht, vuil en extreme temperaturen. De originele verpakking (vaak een afgesloten plastic zak met een luchtontvochtiger) moet tot de installatie intact blijven om roest of verontreiniging te voorkomen. Ze moeten plat worden bewaard om vervorming te voorkomen, en ze mogen niet worden gestapeld met andere zware voorwerpen erop. Onze fabriek verstrekt bij elke zending gedetailleerde opslaginstructies om ervoor te zorgen dat de pakkingen in perfecte staat ter plaatse aankomen.
Van het weerstaan van de meest brute thermische en drukcycli tot het afdichten van problematische flenzen met grote diameter en het bieden van ongeëvenaarde materiaalflexibiliteit: de gegolfde metalen pakking heeft zichzelf bewezen als de superieure afdichtingsoplossing voor de moderne chemische verwerkingsindustrie. De unieke techniek biedt een niveau van betrouwbaarheid, veiligheid en kosteneffectiviteit dat traditionele pakkingalternatieven eenvoudigweg niet kunnen evenaren. Voor onderhoudsmonteurs en fabrieksmanagers vertegenwoordigt het een proactieve investering in lekvrije, langdurige activiteiten.
Bent u klaar om de afdichtingsprestaties van uw installatie te verbeteren?Neem vandaag nog contact op met Ningbo Kaxite Sealing Materials Co., Ltdom uw specifieke toepassing te bespreken. Ons team van ervaren ingenieurs selecteert samen met u de optimale ontwerp- en materiaalcombinatie voor uw meest kritische flensverbindingen. Wij bieden gratis technisch advies, aanbevelingen voor pakkingontwerpen en training op locatie voor uw onderhoudspersoneel.Vraag nu uw gratis technisch advies aan bij Ningbo Kaxite Sealing Materials Co., Ltd. en beveilig de integriteit van uw fabriek met de betrouwbare afdichting van gegolfde metalen pakkingen.
