In industriële toepassingen bij hoge temperaturen, zoals petrochemische raffinaderijen, elektriciteitscentrales en warmtewisselaars, falen standaardpakkingen vaak als gevolg van thermische degradatie, kruiprelaxatie of verlies aan veerkracht. Metalen gekartelde pakkingen zijn echter speciaal ontworpen om uit te blinken in deze veeleisende omgevingen. Maar wat maakt ze zo geschikt voor hoge temperaturen? Het antwoord ligt in hun unieke ontwerp en materiaalkeuze. Een metalen gekartelde pakking bestaat uit een metalen kern (meestal roestvrij staal of een hoog-nikkellegering) met concentrische kartels (groeven) aan beide zijden, en vaak een zacht bekledingsmateriaal zoals grafiet of PTFE dat over de kartels wordt aangebracht. De metalen kern zorgt voor mechanische sterkte en thermische stabiliteit, terwijl de kartels de afdichtingskracht concentreren in een smalle band, waardoor hoge eenheidsbelastingen ontstaan die flensbewegingen en thermische cycli mogelijk maken. Bij Ningbo Kaxite Sealing Materials Co., Ltd. produceert onze fabriek al meer dan 20 jaar getande pakkingen, en we hebben hun prestaties gevalideerd bij temperaturen variërend van -200°C tot 850°C, afhankelijk van de gebruikte materialen.
De geschiktheid van gekartelde metalen pakkingen voor hoge temperaturen wordt bepaald door vier sleutelfactoren: het gebruik van metaallegeringen die bestand zijn tegen hoge temperaturen (zoals 316L roestvrij staal, Inconel 625 of Hastelloy C276), de toepassing van een thermisch stabiel bekledingsmateriaal (geëxpandeerd grafiet of mica), de gecontroleerde compressie en het herstel van het gekartelde ontwerp, en de minimale thermische uitzettingsmismatch tussen de pakking- en flensmaterialen. In tegenstelling tot zachte pakkingen (bijvoorbeeld rubber of PTFE) die bij hogere temperaturen zachter worden, kruipen of oxideren, behoudt de metalen kern van een gekartelde pakking zijn vorm en afdichtingskracht. Wanneer de kartels worden samengedrukt, vormen ze een reeks strakke afdichtingslijnen die lekkagepaden effectief blokkeren, zelfs onder zware thermische cycli. In dit uitgebreide artikel zullen we de materiaalwetenschap, ontwerpgeometrie en prestatiekenmerken die metaal maken, ontledengekartelde pakkingende voorkeurskeuze voor afdichting bij hoge temperaturen. We zullen ook gedetailleerde technische specificaties, toepassingsrichtlijnen en praktijkgegevens over prestaties verstrekken op basis van de uitgebreide ervaring van onze fabriek.
De basis van elke getande pakking voor hoge temperaturen is de metalen kern. In tegenstelling tot organische of elastomere materialen, die ontleden of oxideren bij relatief lage temperaturen (meestal onder 200-250°C), behouden hoogwaardige metaallegeringen hun mechanische eigenschappen en corrosieweerstand bij temperaturen tot 850°C of zelfs hoger. BijNingbo Kaxite afdichtingsmaterialen Co., Ltd.bieden wij een reeks metalen kernmaterialen, elk geselecteerd vanwege zijn specifieke temperatuur- en corrosieweerstandseigenschappen. Voor de meeste toepassingen bij hoge temperaturen adviseren wij austenitisch roestvast staal (bijvoorbeeld 304, 316L) voor temperaturen tot 600°C, en legeringen op nikkelbasis (Inconel 625, Incoloy 825) voor temperaturen tot 850°C of in zeer corrosieve omgevingen. De metalen kern zorgt voor de structurele integriteit die nodig is om de pakkingspanning te behouden onder belasting van de flensbouten, zelfs als de flens en pakking thermische uitzetting ondergaan.
Belangrijkste eigenschappen van metalen kernmaterialen die worden gebruikt in onze gekartelde pakkingen:
De keuze van het metalen kernmateriaal is cruciaal voor het bereiken van de gewenste levensduur. In een raffinaderijtoepassing met bedrijfstemperaturen van 500°C en een corrosief procesmedium dat zwavelverbindingen bevat, zouden we bijvoorbeeld een Inconel 625-kern specificeren, die uitzonderlijke weerstand biedt tegen zowel oxidatie als sulfidatie. In een stoomleiding van een elektriciteitscentrale die op 540°C werkt, is een 316L roestvrijstalen kern met een grafietbekleding vaak voldoende. Onze fabriek voert voor elke toepassing een rigoureuze materiaalanalyse uit, rekening houdend met de bedrijfstemperatuur, druk en gemiddelde corrosiviteit, om de optimale metalen kern aan te bevelen. We voeren ook metallurgische tests uit, waaronder hardheids-, trek- en korrelgrootteanalyses, op elke partij metalen kernmateriaal om naleving van de ASTM-specificaties te garanderen.
Om het praktische verschil te illustreren, bekijken we een casestudy van een petrochemische fabriek die gebruik maakte van een koolstofstalen kernpakking bij een temperatuur van 550°C. De pakking begaf het na 6 maanden vanwege oxidatie en dikteverlies. Na de overstap naar onze 316L roestvrijstalen gekartelde pakking met een grafietbekleding werd de levensduur van de pakking verlengd tot ruim 4 jaar, zonder meetbaar verlies aan afdichting. Deze duurzaamheid vertaalt zich direct in minder onderhoudsstops, verbeterde fabrieksveiligheid en lagere totale bedrijfskosten. Onze fabriek in Kaxite onderhoudt een uitgebreide database met materiaalprestatiegegevens, waardoor we de optimale metalen kern voor elke hogetemperatuurtoepassing kunnen selecteren.

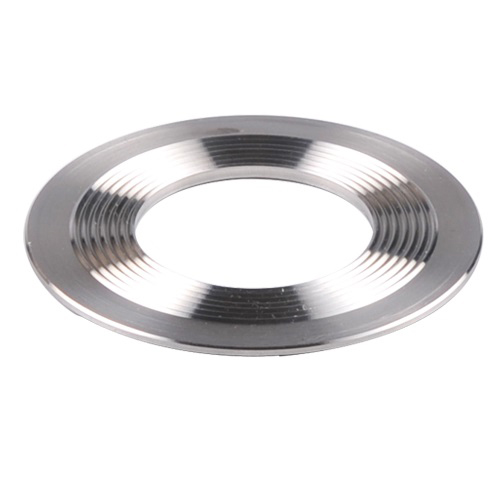

Het gekartelde (of gegroefde) ontwerp van metalen gekartelde pakkingen is niet alleen een structureel kenmerk; het is een belangrijke factor in de afdichtingsprestaties bij hoge temperaturen. De concentrische kartels op de pakkingvlakken hebben meerdere functies: ze concentreren de boutbelasting in smalle omtreksbanden, waardoor hoge afdichtingsspanningen (tot 500-700 MPa) ontstaan die zich in het flensoppervlak nestelen en voor een effectieve afdichting zorgen. Ze maken ook radiale uitzetting en samentrekking van de pakking mogelijk tijdens thermische cycli zonder overmatige spanningsrelaxatie te veroorzaken. Bovendien fungeren de kartels als meerdere onafhankelijke afdichtingsbarrières, zodat als één kartel beschadigd raakt, de aangrenzende kartels nog steeds de afdichting behouden. Deze redundantie is vooral waardevol bij toepassingen bij hoge temperaturen, waarbij thermische cycli flensbewegingen en pakkingbewegingen kunnen veroorzaken.
Belangrijkste prestatieverhogende kenmerken van het gekartelde ontwerp in onze gekartelde pakkingen:
Onze fabriek voert uitgebreide tests uit om de tandgeometrie voor verschillende toepassingen te optimaliseren. We hebben vertandingsdieptes getest van 0,15 mm tot 0,3 mm, en spoed (afstand tussen vertandingen) van 1,0 mm tot 2,0 mm, om de optimale combinatie voor specifieke temperatuur- en drukbereiken te bepalen. Onze standaard gekartelde pakking heeft een karteldiepte van 0,25 mm en een steek van 1,5 mm, wat volgens ons de beste balans biedt tussen afdichtingsprestaties en weerstand tegen pletschade. We bieden ook een "fijne vertanding"-optie met een steek van 1,0 mm voor toepassingen die extreem lage lekkagepercentages vereisen, zoals vacuümservice of de behandeling van giftige gassen.
Een praktijkvoorbeeld van een ruwe verwarmingsunit van een raffinaderij, die werkt op 480°C en met dagelijkse thermische cycli, demonstreert de waarde van het gekartelde ontwerp. De originele platte grafietpakkingen begaven het binnen 3 maanden vanwege ernstige ontspanning en klapband. Na installatie van onze gekartelde pakkingen met 316L kern en grafietbekleding werd de levensduur verlengd tot 3 jaar. De fabrieksingenieur merkte op dat de gekartelde pakkingen hun afdichting behielden, zelfs nadat de flenzen meer dan 100 keer van omgevingstemperatuur naar 480°C waren gegaan, wat bevestigt dat het ontwerp in staat is om thermische bewegingen op te vangen. Bij Ningbo Kaxite Sealing Materials Co., Ltd. blijven we onze tandgeometrie en bekledingsmaterialen verfijnen om te voldoen aan de veranderende eisen van afdichtingstoepassingen bij hoge temperaturen.
Ningbo Kaxite afdichtingsmaterialen Co., Ltd. produceert een uitgebreid assortiment gekartelde pakkingen voor toepassingen bij hoge temperaturen, hoge druk en corrosie. Onze productlijn omvat standaard- en aangepaste formaten, met verschillende metalen kernmaterialen en bekledingsmaterialen. De onderstaande tabel geeft een overzicht van de belangrijkste technische specificaties voor onze meest populaire gekartelde pakkingmodellen, die wereldwijd veelvuldig worden gebruikt in de petrochemische, energie- en raffinage-industrie. Onze fabriek kan pakkingen produceren met diameters van 10 mm tot 5000 mm en diktes van 2 mm tot 6 mm, om aan specifieke projectvereisten te voldoen.
| Model | Kernmateriaal | Geconfronteerd met materiaal | Temperatuurbereik (°C) | Maximale druk (bar) | Vertandingsdiepte (mm) | Dikte (mm) | Lekkagesnelheid (ml/min) |
| KS-304-G | 304 roestvrij staal | Uitgebreid grafiet | -200 tot 550 | 350 | 0.25 | 2,0, 3,0 | < 0,05 |
| KS-316L-G | 316L roestvrij staal | Uitgebreid grafiet | -200 tot 600 | 400 | 0.25 | 2,0, 3,0 | <0,03 |
| KS-316L-PTFE | 316L roestvrij staal | PTFE (voor corrosieve media) | -200 tot 260 | 300 | 0.20 | 2,0, 3,0 | <0,02 |
| KS-IN625-G | Inconel 625 | Uitgebreid grafiet | -200 tot 850 | 500 | 0.25 | 2,5, 3,5 | <0,02 |
| KS-HC276-G | Hastelloy C276 | Uitgebreid grafiet | -200 tot 850 | 500 | 0.25 | 2,5, 3,5 | <0,02 |
| KS-316L-M | 316L roestvrij staal | Mica (isolatie tegen hoge temperaturen) | -200 tot 650 | 400 | 0.20 | 2,5, 3,5 | <0,04 |
Naast het standaardaanbod biedt onze fabriek een reeks aangepaste opties om specifieke uitdagingen op het gebied van hoge temperaturen aan te pakken. Wij bieden gekartelde pakkingen met een "flexibele" kern (bijvoorbeeld een gegolfde metalen kern) voor toepassingen die een hogere samendrukbaarheid vereisen, of met een "nokprofiel"-vertanding voor oneffen flensoppervlakken. We kunnen ook een antiaanbaklaag (zoals PTFE of nikkel) op de bekleding aanbrengen om te voorkomen dat de pakking aan de flenzen blijft plakken, wat vooral waardevol is bij boutverbindingen die periodiek moeten worden gedemonteerd.
Kwaliteitscontrole is van cruciaal belang in ons productieproces. Elke getande pakking wordt geïnspecteerd op de consistentie van de karteldiepte met behulp van optische metingen, op vlakheid met behulp van een granieten oppervlakteplaat en op visuele defecten onder verlichting met hoge intensiteit. We voeren ook een heliumlektest uit op willekeurige monsters van elke batch, waarbij lekkagepercentages van minder dan 10^-6 mbar·l/s worden bereikt voor kritische toepassingen. Onze fabriek bij Ningbo Kaxite Sealing Materials Co., Ltd. levert bij elke bestelling een uitgebreid testrapport, inclusief materiaalcertificeringen, dimensionale inspectieresultaten en gegevens over lekpercentages. Deze transparantie en toewijding aan kwaliteit zorgen ervoor dat onze getande pakkingen de prestaties en betrouwbaarheid leveren die vereist zijn in omgevingen met hoge temperaturen.
Zelfs de best ontworpen gekartelde pakking kan voortijdig defect raken als deze niet op de juiste manier wordt geïnstalleerd en onderhouden. Toepassingen bij hoge temperaturen stellen unieke uitdagingen bij de installatie van pakkingen: er moet rekening worden gehouden met thermische uitzetting, het boutkoppel moet nauwkeurig worden gecontroleerd om over- of ondercompressie te voorkomen, en de pakking en flenzen moeten vrij zijn van verontreinigingen die bij hoge temperaturen oxidatie of chemische aantasting kunnen veroorzaken. Bij Ningbo Kaxite Sealing Materials Co., Ltd. hebben we een uitgebreide installatie- en onderhoudsgids ontwikkeld op basis van tientallen jaren praktijkervaring. Het volgen van deze richtlijnen kan de levensduur van gekartelde pakkingen met 50-100 procent verlengen, waardoor de onderhoudskosten van de fabriek en ongeplande stilstand aanzienlijk worden verminderd.
Belangrijke installatie- en onderhoudspraktijken voor getande pakkingen bij hoge temperaturen:
Een casestudy van een energiecentrale in Europa illustreert de impact van een goede installatie. De fabriek had regelmatig te maken met defecten aan getande pakkingen op een oververhitte stoomleiding (550°C, 120 bar). Uit een analyse bleek dat de storingen te wijten waren aan een niet-uniform boutkoppel en een onjuiste voorbereiding van het flensoppervlak. Na implementatie van onze installatierichtlijnen – inclusief oppervlaktereiniging, gekalibreerde momentgereedschappen en een heraandraaiprocedure na verwarming – nam de levensduur van de pakking toe van gemiddeld 8 maanden naar ruim 4 jaar. De fabrieksmanager meldde dat de kosten van het installatieprogramma lager waren dan de kosten van één ongeplande stilstand, wat het rendement op de investering in goede installatiepraktijken onderstreepte.
Onze fabriek biedt training op locatie en installatiesupervisie voor kritische projecten. We bieden ook een calculator voor het opnieuw aandraaien, die rekening houdt met de specifieke thermische uitzettingscoëfficiënten van de flens- en pakkingmaterialen, om het optimale interval voor het opnieuw aandraaien te bepalen. Daarnaast raden we aan om gekartelde pakkingen op te slaan in een schone, droge omgeving, uit de buurt van corrosieve atmosferen, en ze te gebruiken binnen de houdbaarheidstermijn (doorgaans 2 jaar voor pakkingen met grafietoppervlak). Door deze best practices te volgen, kunnen exploitanten van installaties de prestaties en levensduur van hun getande pakkingen bij hoge temperaturen maximaliseren.
Vraag 1: Kunnen metalen gekartelde pakkingen worden hergebruikt nadat ze zijn blootgesteld aan hoge temperaturen?
Antwoord: Over het algemeen raden we af om gekartelde pakkingen opnieuw te gebruiken nadat ze in gebruik zijn geweest, vooral niet bij hoge temperaturen. Het bekledingsmateriaal (grafiet of mica) ondergaat tijdens de initiële compressie een plastische vervorming, die niet volledig kan worden hersteld. Hergebruik van de pakking kan leiden tot onvoldoende afdichtingsspanning en een verhoogd risico op lekkage. Bij sommige toepassingen bij lage druk en lage temperaturen kan een visuele inspectie echter hergebruik mogelijk maken als het bekledingsmateriaal geen schade vertoont. Voor toepassingen bij hoge temperaturen raden wij altijd aan een nieuwe gekartelde pakking te gebruiken om een betrouwbare afdichting te garanderen. Onze fabriek biedt reconditioneringsdiensten voor pakkingen met metalen kern, waarbij het bekledingsmateriaal kan worden vervangen, maar de kern moet worden geïnspecteerd op kromtrekken of corrosie.
Vraag 2: Wat is de maximale bedrijfstemperatuur voor een metalen gekartelde pakking met grafietbekleding?
Antwoord: De maximale continue bedrijfstemperatuur voor een gekartelde pakking met geëxpandeerde grafietbekleding is afhankelijk van de omgeving. In een oxiderende atmosfeer (lucht) is de maximale temperatuur doorgaans 550°C, omdat grafiet bij hogere temperaturen begint te oxideren. In een inerte of reducerende atmosfeer kan grafiet gebruikt worden tot 850°C. Voor temperaturen boven 550°C in oxiderende omstandigheden adviseren wij het gebruik van een mica-bekleding of een metaal-op-metaal afdichting (zonder bekleding) voor onze gekartelde pakkingen. Onze fabriek biedt gedetailleerde temperatuurgrafieken voor elk bekledingsmateriaal, zodat u de juiste optie voor uw specifieke omgeving kunt selecteren.
Vraag 3: Hoe verhouden metalen gekartelde pakkingen zich tot spiraalgewonden pakkingen voor toepassingen bij hoge temperaturen?
Antwoord: Zowel getande pakkingen als spiraalgewonden pakkingen zijn uitstekend geschikt voor toepassingen bij hoge temperaturen, maar ze hebben verschillende kenmerken. Gekartelde pakkingen bieden een strakkere afdichting bij hogere temperaturen en zijn minder gevoelig voor losraken van de wikkeling bij thermische cycli. Ze hebben ook een hogere weerstand tegen uitbarsting en kunnen gemakkelijker op ongelijke flenzen worden geïnstalleerd. Spiraalgewonden pakkingen zijn daarentegen flexibeler en kunnen grotere flensafwijkingen opvangen. Onze fabriek in Ningbo Kaxite Sealing Materials Co., Ltd. beveelt gekartelde pakkingen aan voor kritieke toepassingen bij hoge temperaturen en hoge druk waarbij betrouwbaarheid van het grootste belang is, en spiraalgewonden pakkingen voor minder veeleisende toepassingen waarbij flensschade een probleem is.
Vraag 4: Kunnen metalen gekartelde pakkingen worden gebruikt in vacuümtoepassingen bij hoge temperaturen?
Antwoord: Ja, gekartelde pakkingen zijn geschikt voor vacuümtoepassingen bij hoge temperaturen, op voorwaarde dat het bekledingsmateriaal stabiel is onder vacuümomstandigheden (bijvoorbeeld grafiet of mica). De metalen kern zorgt voor de noodzakelijke structurele integriteit om de externe atmosferische druk te weerstaan, terwijl de kartels zorgen voor een lekdichte afdichting, zelfs bij lage interne druk. Voor vacuümtoepassingen adviseren wij een fijne vertanding (1,0 mm) en een hoogwaardige grafietbekleding met lage ontgassingseigenschappen. Onze fabriek heeft getande pakkingen geleverd voor vacuümovens op hoge temperatuur die werken bij 800°C en 10^-5 mbar, met uitstekende resultaten.
Vraag 5: Welke certificeringen heeft Ningbo Kaxite Sealing Materials Co., Ltd. voor zijn metalen gekartelde pakkingen?
Antwoord: Onze getande pakkingen worden vervaardigd onder ISO 9001:2015 (kwaliteitsmanagement) en ISO 14001:2015 (milieumanagement). Daarnaast beschikken wij over het TA-Luft (VDI 2440) certificaat voor emissiearme pakkingen en voldoen wij aan de eisen van ASME B16.20 en API 607 voor brandveiligheid. Onze pakkingen worden door onafhankelijke externe laboratoria getest op naleving van de ASTM-normen, waaronder ASTM F112 op lekkage en ASTM F36 op samendrukbaarheid. Bij elke zending leveren wij een complete set testcertificaten en traceerbaarheid van materialen, waardoor volledige naleving van de strengste internationale normen wordt gegarandeerd.
De geschiktheid van metalen gekartelde pakkingen voor omgevingen met hoge temperaturen wordt ondersteund door hun robuuste materiaalkeuze, ingenieuze gekartelde geometrie en bewezen prestaties onder thermische cycli. De metalen kern zorgt voor de nodige sterkte en thermische stabiliteit, de bekledingsmaterialen (grafiet of mica) zorgen voor vervormbaarheid en chemische weerstand, en de kartels creëren meerdere afdichtingslijnen onder hoge spanning die de integriteit behouden ondanks flensbeweging en boutontspanning. Bij Ningbo Kaxite Sealing Materials Co., Ltd. heeft onze fabriek de productie van gekartelde pakkingen gedurende twintig jaar verfijnd, waarbij een breed scala aan materialen en configuraties wordt aangeboden om te voldoen aan de eisen van de zwaarste toepassingen bij hoge temperaturen. Onze toewijding aan kwaliteit, innovatie en klantenondersteuning zorgt ervoor dat onze pakkingen betrouwbare, langdurige afdichtingen bieden in raffinaderijen, energiecentrales en chemische verwerkingsfaciliteiten over de hele wereld.
