In een hogedrukgaspijpleiding of een hydrokraker van een raffinaderij moeten de flensverbindingen vloeistoffen bevatten met een druk hoger dan 400 bar en temperaturen die variëren van omgevingstemperatuur tot meer dan 500 °C. De pakking die deze afdichtingsfunctie vervult, is geen zachte, samendrukbare plaat. Het is een massieve metalen ring – een Ring Joint Gasket – die afdicht door middel van een mechanisme dat fundamenteel verschilt van dat van een conventionele pakking. De Ring Joint Gasket is niet afhankelijk van de elasticiteit van rubber of grafietmateriaal. Het is afhankelijk van de precieze toepassing van de voorspanning van de bout om een metaal-op-metaal contact tussen de pakking en de flensgroef te forceren. De boutvoorspanning is de kracht die de afdichtingsprestaties van de pakking activeert. Zonder voldoende voorspanning zal de ringverbindingspakking niet afdichten. Bij overmatige voorbelasting kan de flens of de pakking beschadigd raken. De boutvoorspanning is de kritische variabele die het succes of falen van de verbinding bepaalt.
De vraag hoe de voorspanning van de bout de afdichtingsprestaties van de Ring Joint Gasket activeert, is een kwestie van mechanica en materiaalkunde. De voorspanning van de bout veroorzaakt een zitspanning op de pakking, waardoor deze zich aanpast aan de flensgroef. Het pakkingmateriaal moet de juiste hardheid hebben om licht te vervormen en de microscopisch kleine onregelmatigheden in het groefoppervlak op te vullen. De flens moet sterk genoeg zijn om de voorbelasting te kunnen weerstaan zonder mee te geven. En de bouten moeten in een gecontroleerd patroon worden aangedraaid om een gelijkmatige verdeling van de belasting rond de ring te garanderen. Dit artikel onderzoekt de werking van de boutvoorspanning, het ontwerp van de Ring Joint Gasket, de rol van de pakkinghardheid en de praktische overwegingen voor het bereiken van een betrouwbare afdichting. We zullen ook gedetailleerde specificaties voor onze producten verstrekkenRingverbindingspakkingenvan onze fabriek bij Ningbo Kaxite afdichtingsmaterialen Co., Ltd.

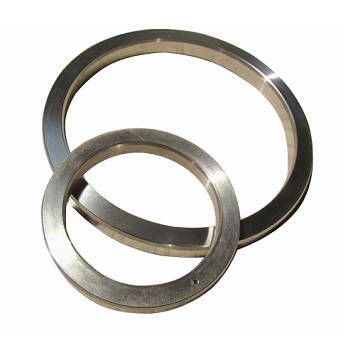

Een Ring Joint Gasket is een metalen afdichtingselement dat wordt gebruikt in flensverbindingen onder hoge druk en hoge temperaturen. Het is meestal gemaakt van een massieve metalen ring met een ovale of achthoekige doorsnede. De pakking is ontworpen om in een nauwkeurig bewerkte groef op het flensvlak te passen. Wanneer de flenzen aan elkaar worden bevestigd, wordt de pakking tussen de twee groeven samengedrukt, waardoor een metaal-op-metaal afdichting ontstaat. Het afdichtingsmechanisme van een Ring Joint Gasket is anders dan dat van een zachte pakking. Een zachte pakking sluit af door zich aan te passen aan het flensoppervlak en de microscopisch kleine onregelmatigheden op te vullen. Een ringverbindingspakking dicht af door het metaal lichtjes te vervormen en een lijncontact met de groef te creëren. De contactspanning op de contactlijn is extreem hoog, waardoor zelfs bij zeer hoge drukken een afdichting ontstaat. De onderstaande tabel vat de belangrijkste kenmerken van een ringverbindingspakking samen.
| Functie | Beschrijving |
| Materiaal | Zacht ijzer, koolstofstaal, roestvrij staal, Monel, Inconel |
| Dwarsdoorsnede | Ovaal of achthoekig |
| Afdichtingsmechanisme | Metaal-op-metaal lijncontact |
| Drukclassificatie | Tot 10.000 psi (690 bar) en hoger |
| Temperatuurclassificatie | -200°C tot +850°C (afhankelijk van materiaal) |
| Normen | API 6A, ASME B16.20 |
Bij Kaxite produceert onze fabriek ringverbindingspakkingen in een reeks materialen en maten om te voldoen aan de eisen van de meest veeleisende toepassingen. We gebruiken precisiebewerking om ervoor te zorgen dat de afmetingen van de pakking nauwkeurig zijn en dat de oppervlakteafwerking correct is. Onze pakkingen zijn gecertificeerd volgens de API 6A- en ASME B16.20-normen, waardoor ze voldoen aan de hoogste niveaus van kwaliteit en betrouwbaarheid.
Boutvoorspanning is de spanning die in de bouten ontstaat wanneer ze worden vastgedraaid. Het is de kracht die de flenzen samenklemt en de pakking samendrukt. Zonder voorspanning van de bouten zouden de flenzen niet bij elkaar worden gehouden en zou de pakking niet worden samengedrukt. De boutvoorspanning activeert de afdichtingsprestaties van de Ring Joint Gasket. Wanneer de bouten worden vastgedraaid, wordt de voorspankracht via de flenzen op de pakking overgedragen. De pakking wordt tegen de groef samengedrukt, waardoor een hoogspanningscontact ontstaat dat de verbinding afdicht. De hoeveelheid voorspanning bepaalt de zitspanning op de pakking, die op zijn beurt de kwaliteit van de afdichting bepaalt. Als de voorspanning te laag is, zal de zitspanning onvoldoende zijn en zal de verbinding gaan lekken. Als de voorspanning te hoog is, kan de flens of de pakking meegeven, waardoor ook lekkage ontstaat. De boutvoorspanning moet zorgvuldig worden berekend en gecontroleerd om een betrouwbare afdichting te garanderen. De onderstaande tabel illustreert de relatie tussen de voorspanning van de bout en de spanning op de zitting van de pakking.
| Boutvoorspanning (kN) | Pakking Zittingspanning (MPa) | Afdichtingsprestaties |
| 50 | 100 | Onvoldoende; waarschijnlijk gaan lekken |
| 100 | 200 | Marginaal; kan onder druk gaan lekken |
| 150 | 300 | Goed; betrouwbare afdichting |
| 200 | 400 | Uitstekend; optimale afdichting |
| 250 | 500 | Excessief; risico op flensmeegeven |
In onze fabriek geven we onze klanten gedetailleerde boutaanbevelingen voor onze ringverbindingspakkingen. Wij specificeren de benodigde boutvoorspanning, het aanhaalpatroon en de smeervereisten. Ons engineeringteam kan u helpen bij het berekenen van de juiste voorspanning voor uw specifieke flens- en pakkingcombinatie. Indien nodig bieden wij ook technische ondersteuning ter plaatse.
De hardheid van de Ring Joint Gasket is een kritische factor in de afdichtingsprestaties. De pakking moet zacht genoeg zijn om lichtjes te vervormen onder de voorbelasting van de bout, zich aan te passen aan de flensgroef en een afdichting te creëren. Het moet echter ook hard genoeg zijn om extrusie te weerstaan en zijn vorm onder hoge druk te behouden. De hardheid van de pakking wordt bepaald door het materiaal waaruit deze is gemaakt. Zachtijzer is het zachtste en meest gebruikte materiaal. Het is geschikt voor toepassingen bij lage druk en lage temperaturen. Koolstofstaal is harder en wordt gebruikt voor hogere drukken. Roestvrij staal is nog harder en biedt corrosieweerstand. Monel en Inconel worden gebruikt voor de meest veeleisende toepassingen, waar hoge sterkte en corrosiebestendigheid vereist zijn. De onderstaande tabel geeft een overzicht van de hardheid en typische toepassingen van gangbare Ring Joint Gasket-materialen.
| Materiaal | Hardheid (HB) | Maximale druk (bar) | Typische toepassing |
| Zacht ijzer | 90 - 120 | 100 | Water onder lage druk, stoom |
| Koolstofstaal | 120 - 150 | 250 | Olie en gas, algemene industrie |
| Roestvrij staal 304 | 150 - 180 | 400 | Chemisch, petrochemisch |
| Roestvrij staal 316 | 150 - 180 | 400 | Corrosieve omgevingen |
| Monel | 150 - 200 | 500 | Zeewater, hoge temperatuur |
| Inconel | 180 - 250 | 690 | Hoge temperatuur, hoge druk |
BijNingbo Kaxite afdichtingsmaterialen Co., Ltd., vervaardigen wij ringverbindingspakkingen in al deze materialen. We bieden ook een reeks hardheidsniveaus binnen elk materiaal, zodat ze geschikt zijn voor verschillende toepassingen. Ons engineeringteam kan u helpen bij het selecteren van het juiste materiaal en de juiste hardheid voor uw specifieke vereisten.
De flensgroef is het verzonken gebied op het flensvlak waarin de ringvormige pakking wordt geplaatst. De afmetingen en oppervlakteafwerking van de groef zijn van cruciaal belang voor de afdichtingsprestaties van de pakking. De groef moet met nauwkeurige toleranties worden bewerkt om ervoor te zorgen dat de pakking goed op zijn plaats zit en dat de contactspanning uniform is. De groefhoek, de groefdiepte en de groefbreedte hebben allemaal invloed op de afdichtingsprestaties. De oppervlakteafwerking van de groef moet glad genoeg zijn om de pakking de kans te geven te vervormen en de microscopisch kleine onregelmatigheden op te vullen, maar niet zo glad dat de pakking het oppervlak niet kan vastgrijpen. De onderstaande tabel geeft een overzicht van de belangrijkste groefparameters voor standaard ringverbindingspakkingen.
| Parameter | Specificatie | Belang |
| Groef Hoek | 23° ± 1° (ovaal); 23° ± 1° (achthoekig) | Zorgt voor een goede zit en contact |
| Groef diepte | Volgens API 6A / ASME B16.20 | Zorgt ervoor dat de pakking volledig wordt opgevangen |
| Groefbreedte | Volgens API 6A / ASME B16.20 | Zorgt ervoor dat de pakking past zonder overmatige speling |
| Oppervlakteafwerking (Ra) | 1,6 - 3,2 µm | Zorgt ervoor dat de pakking vastgrijpt en afdicht |
| Vlakheid | 0,05 mm per 100 mm | Zorgt voor een gelijkmatige contactspanning |
In onze fabriek kunnen we technische ondersteuning bieden bij het ontwerpen en bewerken van flensgroeven. Wij bieden ook een groefinspectieservice aan om te verifiëren dat de groef voldoet aan de eisen van de toepasselijke norm. Dit is belangrijk omdat een versleten of beschadigde groef ervoor kan zorgen dat zelfs een nieuwe pakking niet goed afdicht.
De berekening van de boutvoorspanning is een cruciale stap bij het ontwerp en de montage van een ringvormige pakkingverbinding. De voorspanning moet voldoende zijn om de vereiste zitspanning op de pakking te creëren, maar niet zo hoog dat deze de flens of de bouten meegeeft. Bij de berekening wordt rekening gehouden met de zitspanning van de pakking, de flensafmetingen, de boutmaat en het materiaal, en de werkdruk en temperatuur. De voorbelasting wordt doorgaans berekend met behulp van de ASME Boiler and Pressure Vessel Code of een gelijkwaardige norm. Nadat de voorspanning is berekend, moet deze gecontroleerd op de bouten worden aangebracht. Dit gebeurt meestal met behulp van een momentsleutel of een hydraulische spanner. Het aanhaalpatroon moet worden gevolgd om een gelijkmatige verdeling van de belasting te garanderen. De onderstaande tabel vat de belangrijkste stappen samen bij het toepassen van boutvoorspanning.
| Stap | Actie | Doel |
| 1 | Reinig en inspecteer de flens en groef | Zorg ervoor dat er geen vuil of schade is |
| 2 | Smeer bouten en moervlakken | Verminder wrijving en zorg voor een consistente voorspanning |
| 3 | Haal de bouten in een sterpatroon aan tot 30% van het beoogde aanhaalmoment | Plaats de pakking en lijn de flenzen uit |
| 4 | Haal de bouten in een sterpatroon aan tot 60% van het beoogde aanhaalmoment | Druk de pakking geleidelijk samen |
| 5 | Haal de bouten in een sterpatroon aan tot 100% van het beoogde aanhaalmoment | Bereik de uiteindelijke voorbelasting |
| 6 | Controleer het koppel na 24 uur | Compenseer kruip en ontspanning |
Bij Ningbo Kaxite Sealing Materials Co., Ltd. bieden we onze klanten gedetailleerde boutprocedures voor onze Ring Joint Gaskets. We bieden ook training en ondersteuning op locatie om ervoor te zorgen dat de voorbelasting correct wordt toegepast. Ons doel is om onze klanten te helpen elke keer weer een betrouwbare afdichting te realiseren.
De belangrijkste specificaties voor een ringverbindingspakking zijn de pakkinggrootte, de drukklasse, het materiaal, het dwarsdoorsnedetype en de hardheid. De onderstaande tabel geeft een samenvatting van de typische specificaties voor onze ringverbindingspakkingen.
| Specificatie | Bereik | Opmerkingen |
| Maat | 1/2" tot 36" | Volgens API 6A / ASME B16.20 |
| Drukklasse | Klasse 150 tot klasse 2500 | Ook API 6A-drukken |
| Materiaal | Zacht ijzer, koolstofstaal, SS304, SS316, Monel, Inconel | Geselecteerd op basis van toepassing |
| Doorsnedetype | Ovaal (R), achthoekig (RX), krachtig (BX) | Geselecteerd op basis van druk en groef |
| Hardheid | Per materiaalnorm | Geselecteerd op basis van flensmateriaal |
| Oppervlakteafwerking | Ra 1,6 - 3,2 µm | Zorgt voor een goede zitpositie |
| Normen | API 6A, ASME B16.20, DIN 2693 | Naleving van internationale normen |
In onze fabriek vervaardigen wij ringverbindingspakkingen om aan deze specificaties en meer te voldoen. We kunnen de pakking aanpassen aan specifieke projectvereisten, inclusief speciale materialen, speciale maten en speciale doorsneden. Ons engineeringteam kan u helpen bij het selectieproces en gedetailleerde technische gegevens voor uw project verstrekken.
Vraag 1: Wat is de aanbevolen boutvoorspanning voor een ringverbindingspakking?
Antwoord: De aanbevolen boutvoorspanning is afhankelijk van de pakkingmaat, de drukklasse, het pakkingmateriaal en het flensmateriaal. Het wordt doorgaans berekend aan de hand van de ASME Boiler and Pressure Vessel Code of een gelijkwaardige norm. De voorspanning moet voldoende zijn om de vereiste zitspanning op de pakking te creëren zonder dat de flens of de bouten meegeven. Bij Ningbo Kaxite Sealing Materials Co., Ltd. geven we gedetailleerde boutaanbevelingen voor elk van onze Ring Joint-pakkingen.
Vraag 2: Kan een ringvormige pakking worden hergebruikt?
Antwoord: Over het algemeen mag een ringverbindingspakking niet opnieuw worden gebruikt. Wanneer de pakking wordt samengedrukt, vervormt deze plastisch om zich aan te passen aan de groef. Deze vervorming is permanent en de pakking keert niet terug naar zijn oorspronkelijke vorm. Hergebruik van een ringverbindingspakking kan tot lekkage leiden, omdat de pakking de tweede keer niet goed afdicht. De industrienorm is om de pakking elke keer te vervangen als de verbinding wordt geopend. Onze fabriek raadt aan om voor elke montage een nieuwe pakking te gebruiken.
Vraag 3: Wat is het verschil tussen een ovale en een achthoekige ringvormige pakking?
Antwoord: De ovale pakking (R-type) heeft een afgeronde doorsnede en wordt gebruikt in standaard toepassingen. De achthoekige pakking (RX-type) heeft een vlakke dwarsdoorsnede die zorgt voor een efficiëntere afdichting bij hogere drukken. De achthoekige pakking vereist een ander groefontwerp dan de ovale pakking. De keuze tussen beide is afhankelijk van de drukklasse en de flensgroef. Ons engineeringteam kan u helpen bij het selecteren van het juiste type voor uw toepassing.
Vraag 4: Hoe weet ik of mijn ringvormige pakking lekt?
Antwoord: De tekenen van een lekkende ringverbindingspakking zijn onder meer zichtbare vloeistof of gas dat uit de verbinding ontsnapt, een daling van de systeemdruk en de aanwezigheid van een sissend geluid. Als u een lek vermoedt, moet de verbinding onmiddellijk drukloos worden gemaakt en worden geïnspecteerd. De pakking moet worden vervangen en de flensgroef moet worden geïnspecteerd op schade. Lekkages kunnen gevaarlijk zijn, vooral bij hogedruk- of giftige toepassingen, en mogen daarom nooit worden genegeerd.
Vraag 5: Wat is het juiste aanhaalpatroon voor een Ring Joint Gasket-flens?
Antwoord: Het juiste aanhaalpatroon is een sterpatroon, waarbij de bouten kruislings op elkaar worden aangedraaid. De bouten moeten in meerdere fasen worden vastgedraaid, doorgaans met 30%, 60% en 100% van het beoogde aanhaalmoment. Dit zorgt ervoor dat de pakking gelijkmatig wordt samengedrukt en dat de flenzen parallel blijven. Na het eerste aandraaien moet het koppel na 24 uur worden gecontroleerd om kruip en ontspanning te compenseren. Bij Ningbo Kaxite Sealing Materials Co., Ltd. bieden we gedetailleerde aanhaalprocedures voor onze ringverbindingspakkingen.
Boutvoorspanning is de kracht die de afdichtingsprestaties van een ringverbindingspakking activeert. Zonder voldoende voorspanning kan de pakking niet vervormen en het hoge spanningscontact creëren dat nodig is om hogedruk- en hogetemperatuurverbindingen af te dichten. De boutvoorspanning moet zorgvuldig worden berekend, toegepast en gecontroleerd om een betrouwbare afdichting te garanderen. Het pakkingmateriaal, de flensgroef en de boutprocedure spelen allemaal een rol bij de afdichtingsprestaties. Bij Ningbo Kaxite Sealing Materials Co., Ltd. beschikt onze fabriek over de expertise en ervaring om ringverbindingspakkingen te vervaardigen die aan de meest veeleisende eisen voldoen. We gebruiken materialen van hoge kwaliteit, precisiebewerking en strenge tests om ervoor te zorgen dat elke pakking die we produceren betrouwbare prestaties levert. We bieden ook uitgebreide technische ondersteuning om onze klanten te helpen een succesvolle afdichting te realiseren.
Of u nu een nieuw hogedruksysteem ontwerpt of een bestaand systeem onderhoudt, wij nodigen u uit om contact op te nemen met ons technisch team om uw vereisten te bespreken. We kunnen productspecificaties, boutaanbevelingen en ondersteuning op locatie bieden. Onze toewijding aan kwaliteit en klanttevredenheid heeft ons tot een vertrouwde partner gemaakt voor afdichtingstoepassingen over de hele wereld.
Neem vandaag nog contact op met Ningbo Kaxite Sealing Materials Co., Ltdom uw vereisten voor ringverbindingspakkingen te bespreken en te ontdekken hoe onze producten een betrouwbare afdichting kunnen garanderen in uw meest veeleisende toepassingen.
